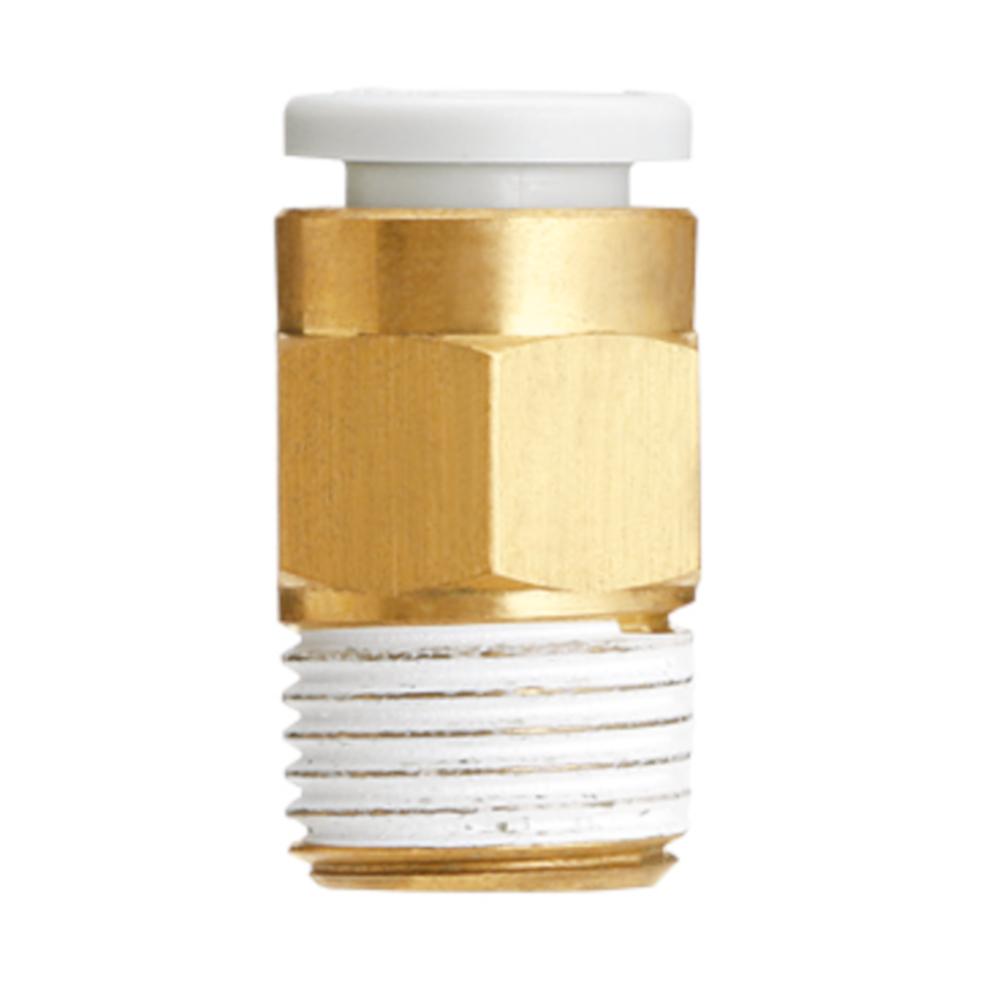

Raccordo a innesto diritto KQ2H - acciaio inossidabile o ottone/PBT - con anello di tenuta - anello di pressione ovale - Ø tubo flessibile da 3,2 a 6 mm - filettatura esterna da M3 a M6 - unità di imballaggio 2 o 10 pezzi - prezzo per pezzo
| a partire da € 3,05 |
| Prezzo (IVA inclusa) |
| piú € 13,30 spese di spedizione |
Ha delle domande?
La aiutiamo volentieri!
La aiutiamo volentieri!
Campo d'impiego
- Il raccordo a innesto diritto KQ2H viene utilizzato per collegare tubi flessibili pneumatici direttamente e in modo salvaspazio a una filettatura.
- Trova applicazione nella tecnica di automazione, nell'ingegneria meccanica e nei sistemi di comando e alimentazione pneumatici, dove sono necessari passaggi tubi diritti senza deviazioni.
- Il loro impiego è particolarmente vantaggioso in impianti compatti e blocchi di comando, dove è necessario un collegamento semplice e diretto.
- Il montaggio a innesto senza attrezzi consente di eseguire installazioni e lavori di manutenzione in modo rapido e semplice.
- Il raccordo a innesto diritto KQ2H è realizzato con materiali di alta qualità come il POM per l'anello di pressione e componenti metallici di precisione in ottone, ottone nichelato chimicamente o acciaio inossidabile 303.
- Il filetto di raccordo metrico è dotato di un anello di tenuta.
- Grazie alla loro forma diritta, consentono il collegamento salvaspazio di tubi flessibili pneumatici a una filettatura interna.
- L'anello di pressione ovale riduce notevolmente lo sforzo necessario per inserire e rimuovere i tubi flessibili e consente un montaggio rapido senza attrezzi.
- La struttura compatta facilita l'installazione anche in spazi ristretti.
- La lavorazione precisa garantisce collegamenti duraturi, a tenuta stagna e sicuri, anche in caso di frequenti ricollegamenti dei tubi flessibili.
- Materiale: acciaio inossidabile, ottone o ottone nichelato/PBT
- Temperatura ambiente - da -5 a 60 °C
- Temperatura del fluido - da -5 a 40 °C
- Pressione di esercizio - da -0,1 a 1 MPa
- Filettatura di collegamento - da M3 a M6
- Ø esterno tubo utilizzabile - da 3,2 a 6 mm
- Fluidi - aria compressa, acqua
- Dimensione chiave - da 5,5 a 10 mm
- Lunghezza - da 13,8 a 18,8 mm
- Peso: da 1,5 a 4,4 g
- Quantità minima d'ordine - 2 o 10 pezzi
- Prezzo per pezzo
Varianti (14)
| Codice prodotto | Materiale | Ø esterno tubo | Filettatura di raccordo | Unità di imballaggio | Prezzo (IVA inclusa) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558894 | Acciaio inossidabile | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558895 | Ottone | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558896 | Ottone nichelato | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558874 | Acciaio inossidabile | 4 mm | M3 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558875 | Ottone | 4 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558876 | Ottone nichelato | 4 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001580827 | Acciaio inossidabile | 4 mm | M5 | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558877 | Ottone | 4 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558878 | Ottone nichelato | 4 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558885 | Ottone | 6 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558886 | Ottone nichelato | 6 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001580828 | Acciaio inossidabile | 6 mm | M5 | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973002040669 | Ottone | 6 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001800590 | Ottone nichelato | 6 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
