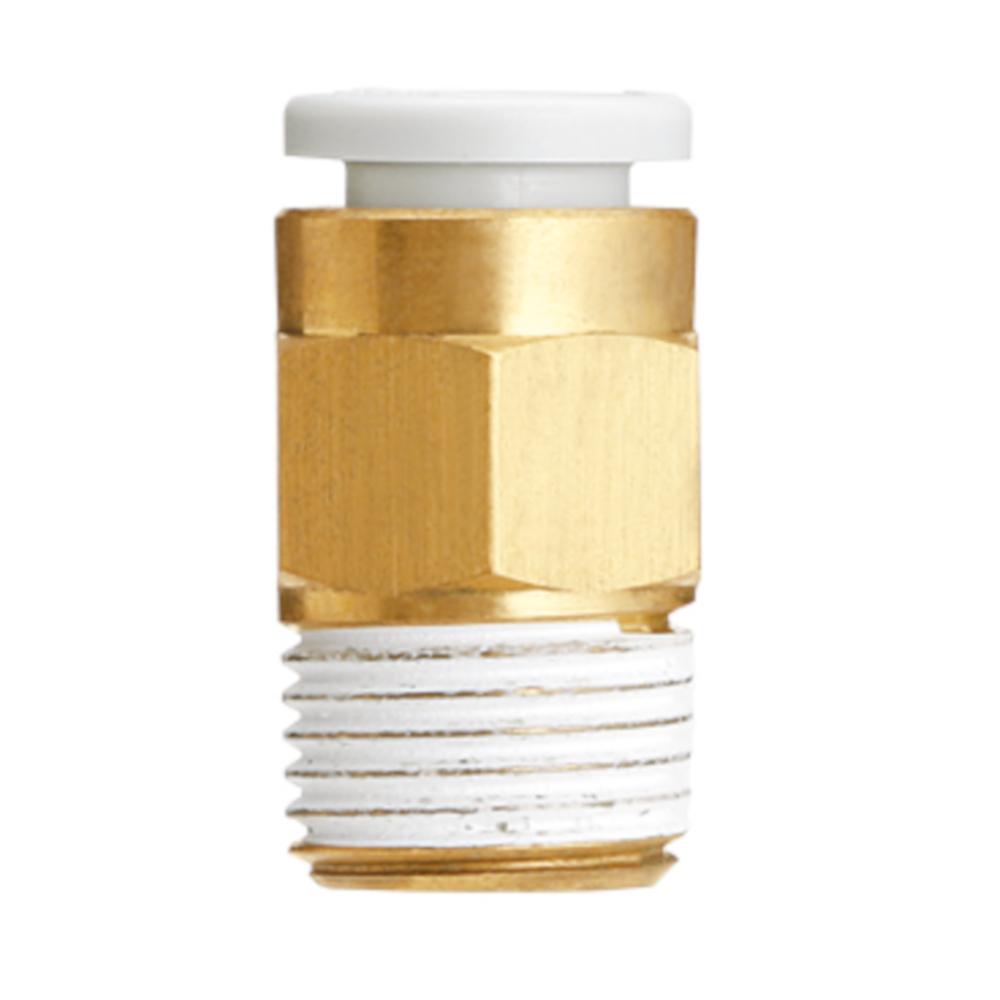

Raccordo a innesto diritto KQ2H - acciaio inossidabile o ottone/PBT - con tenuta filettata - anello di pressione ovale - Ø tubo flessibile da 3,2 a 6 mm - filettatura esterna da 1/8" a 3/8" - unità di imballaggio 2 o 10 pezzi - prezzo per pezzo
| a partire da € 2,89 |
| Prezzo (IVA inclusa) |
| piú € 13,30 spese di spedizione |
Ha delle domande?
La aiutiamo volentieri!
La aiutiamo volentieri!
Campo d'impiego
- Il raccordo a innesto diritto KQ2H viene utilizzato per collegare tubi flessibili pneumatici direttamente e in modo salvaspazio a una filettatura.
- Trova applicazione nella tecnica di automazione, nell'ingegneria meccanica e nei sistemi di comando e alimentazione pneumatici, dove sono necessari passaggi tubi diritti senza deviazioni.
- Il loro impiego è particolarmente vantaggioso in impianti compatti e blocchi di comando, dove è necessario un collegamento semplice e diretto.
- Il montaggio a innesto senza attrezzi consente di eseguire installazioni e lavori di manutenzione in modo rapido e semplice.
- Il raccordo a innesto diritto KQ2H è realizzato con materiali di alta qualità come il POM per l'anello di pressione e componenti metallici di precisione in ottone, ottone nichelato chimicamente o acciaio inossidabile 303.
- Il filetto di raccordo è rivestito in fabbrica con una guarnizione filettata.
- Grazie alla loro forma diritta, consentono il collegamento salvaspazio di tubi flessibili pneumatici a una filettatura interna.
- L'anello di pressione ovale riduce notevolmente lo sforzo necessario per inserire e rimuovere i tubi flessibili e consente un montaggio rapido senza attrezzi.
- La struttura compatta facilita l'installazione anche in spazi ristretti.
- La lavorazione precisa garantisce collegamenti duraturi, a tenuta stagna e sicuri, anche in caso di frequenti ricollegamenti dei tubi flessibili.
- Materiale: acciaio inossidabile, ottone o ottone nichelato/PBT
- Temperatura ambiente - da -5 a 60 °C
- Temperatura del fluido - da -5 a 40 °C
- Pressione di esercizio - da -0,1 a 1 MPa
- Filettatura di collegamento - da R 1/8" a R 3/8"
- Ø esterno tubo utilizzabile - da 3,2 a 6 mm
- Fluidi - aria compressa, acqua
- Dimensione chiave - da 10 a 17 mm
- Lunghezza - da 14 a 18,4 mm
- Peso - da 5,6 a 25,6 g
- Quantità minima d'ordine - 2 o 10 pezzi
- Prezzo per pezzo
Varianti (19)
| Codice prodotto | Materiale | Ø esterno tubo | Filettatura di raccordo | Unità di imballaggio | Prezzo (IVA inclusa) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558888 | Ottone | 3,2 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558889 | Ottone nichelato | 3,2 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558890 | Ottone | 3,2 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558891 | Ottone nichelato | 3,2 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001521053 | Ottone | 4 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558870 | Ottone nichelato | 4 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001581027 | Acciaio inossidabile | 4 mm | R 1/8" | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558871 | Ottone | 4 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558872 | Ottone nichelato | 4 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001581028 | Acciaio inossidabile | 4 mm | R 1/4" | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001411859 | Ottone | 6 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558880 | Ottone nichelato | 6 mm | R 1/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001523126 | Acciaio inossidabile | 6 mm | R 1/8" | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001411871 | Ottone | 6 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558881 | Ottone nichelato | 6 mm | R 1/4" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001581029 | Acciaio inossidabile | 6 mm | R 1/4" | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558882 | Ottone | 6 mm | R 3/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558883 | Ottone nichelato | 6 mm | R 3/8" | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001581030 | Acciaio inossidabile | 6 mm | R 3/8" | 2 pezzi |
|
|||||||||
|
|||||||||||||||
