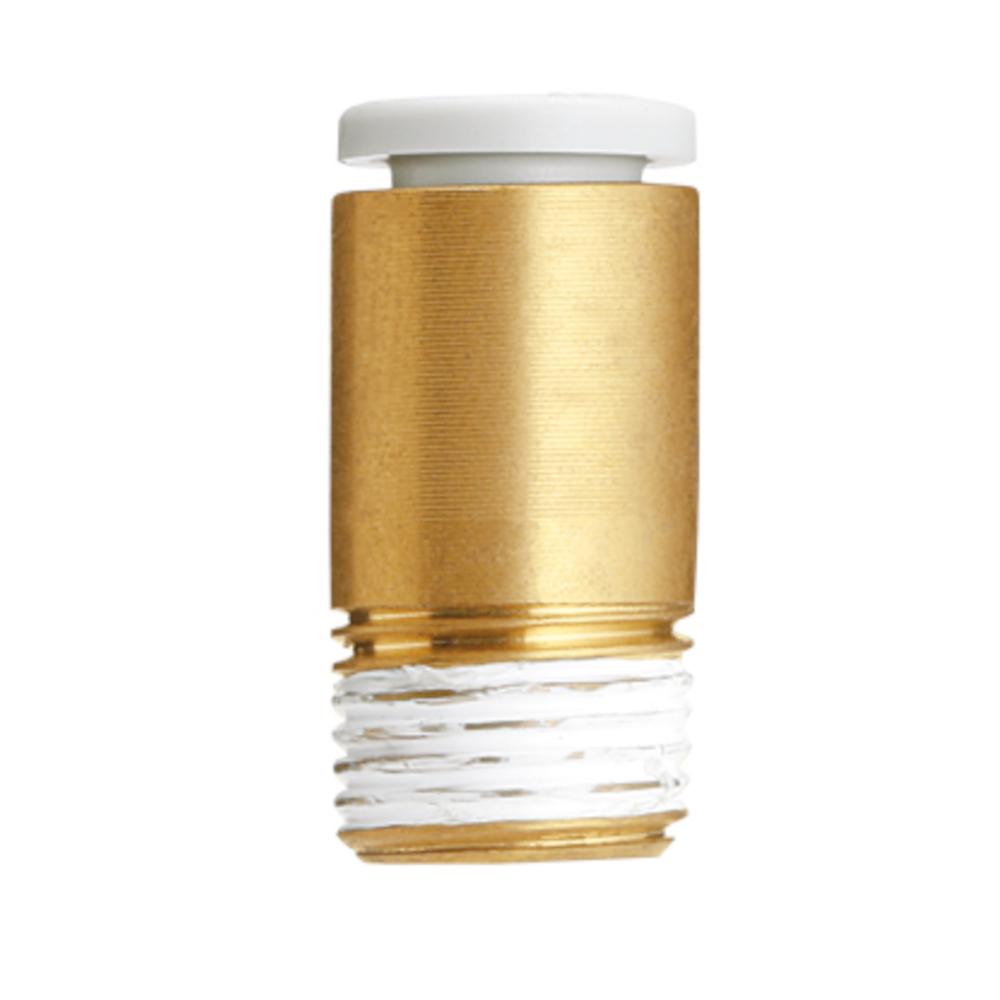

Raccordo a innesto diritto con esagono incassato KQ2S - acciaio inossidabile o ottone/PBT - con anello di tenuta - anello di pressione ovale - tubo flessibile Ø da 2 a 6 mm - filettatura esterna da M3 a M6 - unità di imballaggio 2 o 10 pezzi - prezzo
| a partire da € 3,41 |
| Prezzo (IVA inclusa) |
| piú € 13,30 spese di spedizione |
Ha delle domande?
La aiutiamo volentieri!
La aiutiamo volentieri!
Campo d'impiego
- Il raccordo a innesto diritto KQ2S viene utilizzato per collegare tubi flessibili pneumatici in modo flessibile e salvaspazio a una filettatura, in particolare in situazioni di installazione con spazio limitato.
- Trova applicazione nella tecnica di automazione, nell'ingegneria meccanica e nei sistemi di comando e alimentazione pneumatici, dove sono richieste possibilità di montaggio compatte e flessibili.
- Il loro impiego è particolarmente vantaggioso in alloggiamenti di macchine, blocchi di comando e armadi elettrici, dove lo spazio a disposizione per il collegamento a vite è limitato.
- Il montaggio a innesto senza attrezzi consente un'installazione e una manutenzione rapide e semplici.
- Il raccordo a innesto diritto KQ2S è costituito da componenti metallici di precisione in ottone, ottone nichelato chimicamente o acciaio inossidabile 303 e dispone di un anello di pressione in POM.
- Il filetto di raccordo metrico è dotato di un anello di tenuta.
- La loro struttura compatta e diritta consente il collegamento salvaspazio di tubi flessibili pneumatici a un raccordo filettato.
- L'anello di pressione ovale riduce notevolmente lo sforzo necessario per inserire e rimuovere i tubi flessibili e consente un montaggio rapido senza attrezzi.
- L'esagono incassato integrato consente un montaggio semplice anche in spazi di installazione molto ristretti, dove non è possibile utilizzare i tradizionali raccordi a vite con esagono esterno.
- La lavorazione precisa garantisce collegamenti sicuri e a tenuta stagna nel tempo, anche in caso di frequenti ricollegamenti dei tubi flessibili.
- Materiale: acciaio inossidabile, ottone o ottone nichelato / PBT
- Temperatura ambiente - da -5 a 60 °C
- Temperatura del fluido - da -5 a 40 °C
- Pressione di esercizio - da -0,1 a 1 MPa
- Filettatura di collegamento - da M3 a M6
- Ø esterno tubo utilizzabile - da 3,2 a 6 mm
- Fluidi - aria compressa, acqua
- Dimensione chiave - da 1,5 a 3 mm
- Lunghezza - da 17,1 a 19,5 mm
- Peso: da 2,2 a 5,1 g
- Quantità minima d'ordine - 2 o 10 pezzi
- Prezzo per pezzo
Varianti (14)
| Codice prodotto | Materiale | Ø esterno tubo | Filettatura di raccordo | Unità di imballaggio | Prezzo (IVA inclusa) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558995 | Acciaio inossidabile | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001559145 | Ottone | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558996 | Ottone nichelato | 3,2 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558982 | Acciaio inossidabile | 4 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558983 | Ottone | 4 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558984 | Ottone nichelato | 4 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001580846 | Acciaio inossidabile | 4 mm | M5 | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558985 | Ottone | 4 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558986 | Ottone nichelato | 4 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558991 | Ottone | 6 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558992 | Ottone nichelato | 6 mm | M5 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001580847 | Acciaio inossidabile | 6 mm | M5 | 2 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558993 | Ottone | 6 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
|
973001558994 | Ottone nichelato | 6 mm | M6 | 10 pezzi |
|
|||||||||
|
|||||||||||||||
