Campo d'impiego
- Il raccordo multiplo DMK di SMC consente il collegamento da quadro ad altri dispositivi e garantisce la sicurezza operativa dei collegamenti a innesto per il montaggio e lo smontaggio di tubi multipli (nylon, poliuretano).
- Ciò consente il trasporto separato del quadro elettrico e delle macchine, nonché la sostituzione delle unità.
- Il raccordo multiplo è adatto per applicazioni in cui è necessario collegare e scollegare frequentemente i tubi flessibili.
- Il meccanismo di posizionamento impedisce errori durante il ricollegamento dei tubi.
- Il raccordo consente di ridurre i tempi di collegamento rispetto a più collegamenti singoli tra compartimenti.
- I campi di applicazione tipici sono l'ingegneria meccanica, la tecnologia di automazione e le applicazioni nei quadri elettrici.

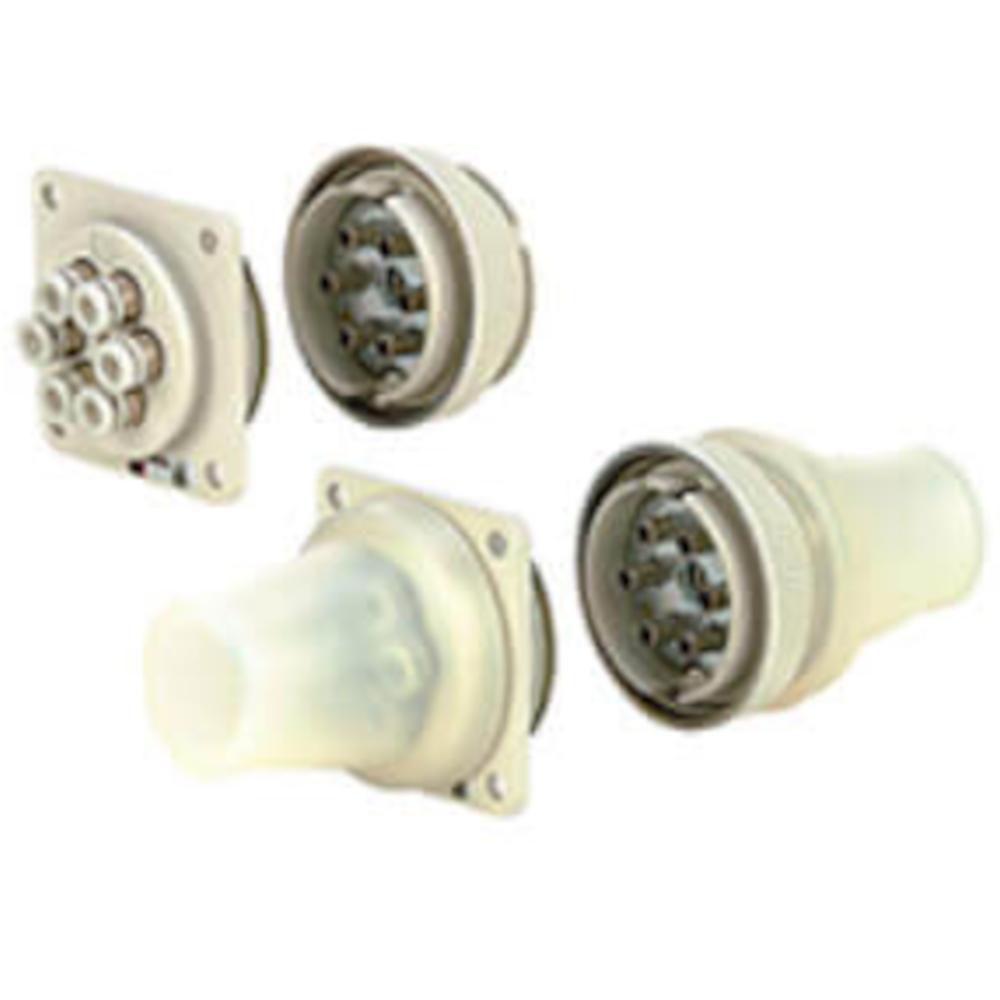

- Il raccordo multiplo DMK di SMC è dotato di connessioni a innesto integrate per più tubi pneumatici.
- Consente il montaggio e lo smontaggio rapido di più tubi flessibili su un pannello di controllo dell'apparecchiatura.
- Un meccanismo di posizionamento favorisce il collegamento preciso e facilita la manipolazione anche in punti di difficile accesso.
- I raccordi a innesto integrati sono adatti per tubi in nylon, nylon morbido e poliuretano.
- Il raccordo è disponibile per il collegamento di sei o dodici tubi flessibili.
- Materiale dell'alloggiamento del manicotto, dell'alloggiamento del connettore e del dado di serraggio: ADC12, bianco, lucido
- Materiale della piastra: SPCC, cromato
- Materiale del manicotto e del connettore: C3604BD nichelato chimicamente, POM, acciaio inossidabile SUS304
- Materiale della guarnizione: NBR
- Materiali dei tubi compatibili: nylon, nylon morbido, poliuretano
- Diametro esterno del tubo flessibile (mm) - 4 mm
- Fluido: aria
- Pressione di esercizio massima: 10 bar
- Temperatura ambiente e del fluido: da -5 a 60 °C (senza formazione di condensa)
- Numero di tubi: 6 o 12
- Diametro: 37 o 47 mm
