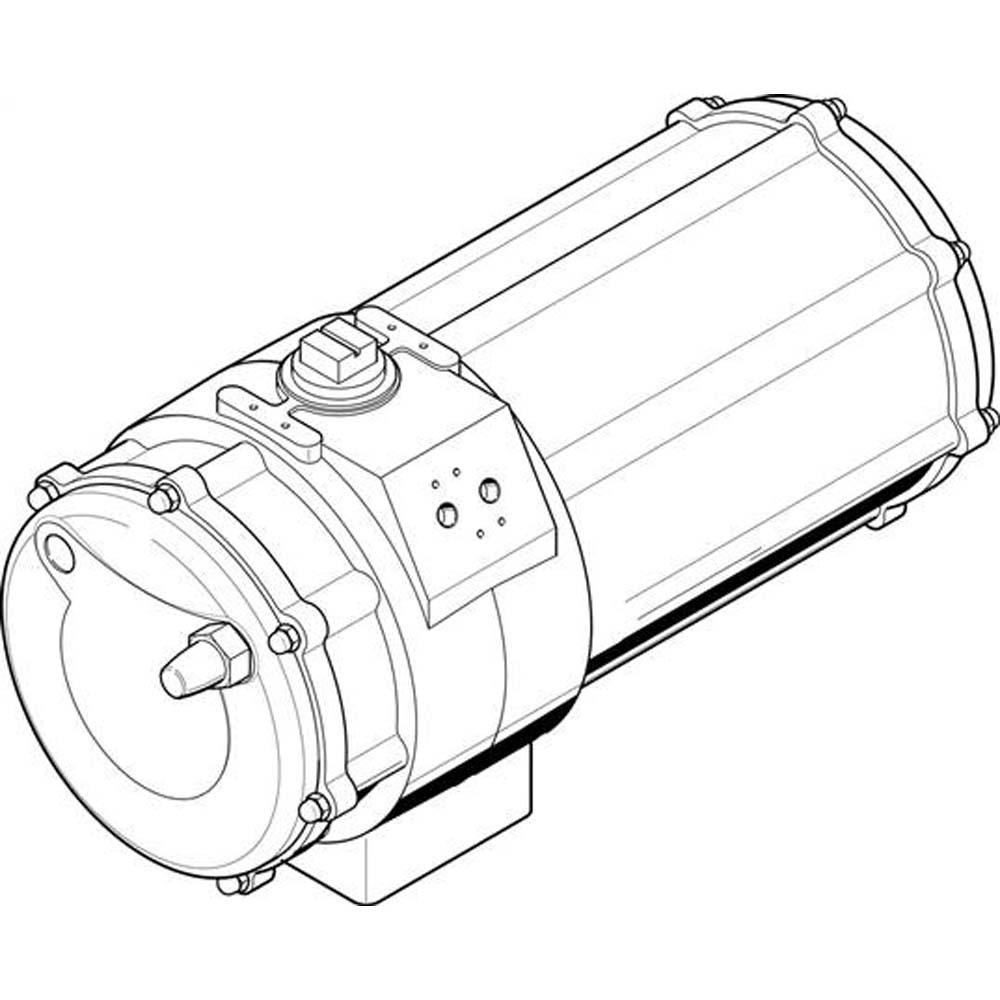

Attuatore rotante FESTO DAPS – Serie 1440 - a semplice effetto - forza molla 2 e 4 - con molla di ritorno - schema di foratura flangia - F16 - unità di imballaggio da 1 pezzo - prezzo per pezzo
(Presentazione esemplare)
| € 10.011,96 |
| Prezzo (IVA inclusa) |
| Consegna gratuita |
Tempo di consegna 15 giorni lavorativi
Ha delle domande?
La aiutiamo volentieri!
La aiutiamo volentieri!
Codice prodotto:
851903779600
Variante
| Variante | DAPS-1440-090-RS2-F16-T6 |
| Codice articolo | 553207 |
| Forza della molla | 2 |
| Pressione di esercizio (bar) | da 3,5 a 8,4 |
| Coppia 0° (Nm) | 1800 |
| Coppia di ritorno 90° (Nm) | 900 |
Campo d'impiego
- L'attuatore rotante Festo della serie DAPS in modello a semplice effetto è ideale per applicazioni quali l'industria chimica, idrica, energetica e di processo.
- Grazie alla certificazione ATEX, all'ampio intervallo di temperature e all'elevata resistenza alla corrosione, l'attuatore rotante può essere utilizzato anche in condizioni ambientali estreme e in aree a rischio di esplosione.
- Il Festo DAPS-1440 è un attuatore pneumatico rotante a semplice effetto con cinematica a forcella che, grazie a una molla di richiamo integrata, garantisce un ritorno affidabile in posizione finale in caso di caduta di pressione.
- Il modello robusto, il raccordo ad albero T46, i raccordi pneumatici G3/8 e il raccordo flangiato standard secondo ISO 5211 lo rendono la scelta ottimale per applicazioni industriali esigenti.
- L'attuatore è conforme alle direttive ATEX ed è omologato per l'impiego in catene di comando rilevanti per la sicurezza fino a SIL 2.
- Dimensioni - 1440
- Funzionamento - A semplice effetto con molla di ritorno
- Struttura costruttiva - Cinematica a forcella
- Angolo di rotazione - 90°
- Campo di regolazione da 0° - -5° a +5°
- Campo di regolazione 90° - da 85° a 95°
- Attacco albero - T46
- Profondità attacco albero - 49,5 mm
- Attacco pneumatico - G3/8
- Schema di foratura flangia - F16
- Standard di collegamento alla valvola - ISO 5211
- Attacco valvola secondo norma VDI/VDE 3845 (NAMUR)
- Rilevamento della posizione - Senza
- Direzione di chiusura - Chiusura a destra
- Posizione di montaggio - Qualsiasi
- Smorzamento - Nessuno
- Classificazione SIL - Fino a SIL 2 (SRP/CS – Low Demand)
- Marchio CE / ATEX - Secondo la direttiva UE sulla protezione contro le esplosioni
- ATEX Gas / Polvere - II 2G / II 2D
- Tipo di protezione antideflagrante (gas / polvere) - Ex h IIC T6...T3 Gb X / Ex h IIIC T85°C...T200°C Db X
- Temperatura ambiente Ex da -50 °C a +60 °C
- Fluido di esercizio - Aria compressa ISO 8573-1:2010 [7:4:4]
- Funzionamento in modalità continua possibile - Sì (necessario in modo permanente)
- Classe di corrosione (KBK) - 3 – sollecitazione elevata
- Consumo d'aria (a 6 bar, ciclo 0-90-0) - 77,00 l
- Materiale coperchio - lega di alluminio malleabile
- Materiale dell'alloggiamento: lega di alluminio malleabile
- Materiale dell'albero - Acciaio altolegato (1.4305)
- Materiale viti - Acciaio altolegato
- Guarnizioni - rinforzate con FVMQ/PTFE
- Informazioni sui materiali - Contiene LABS, conforme alla direttiva RoHS
- Peso - 74 kg
- Prezzo per pezzo
La scelta della forza elastica adeguata dipende dalla pressione di comando disponibile e dalla coppia di ritorno richiesta.
Varianti (2)
Filtrare la selezione
Variante
Codice articolo
Forza della molla
Pressione di esercizio (bar)
Coppia 0° (Nm)
Coppia di ritorno 90° (Nm)
| Codice prodotto | Variante | Codice articolo | Forza della molla | Pressione di esercizio (bar) | Coppia 0° (Nm) | Coppia di ritorno 90° (Nm) | Prezzo (IVA inclusa) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
851903779600 | DAPS-1440-090-RS2-F16-T6 | 553207 | 2 | da 3,5 a 8,4 | 1800 | 900 |
|
||||
|
||||||||||||
|
851903779700 | DAPS-1440-090-RS4-F16-T6 | 553245 | 4 | da 5,6 a 8,4 | 1440 | 1440 |
|
||||
|
||||||||||||
