Campo d'impiego
- Il cilindro compatto CQ2A-DCMZ di SMC viene utilizzato nell'ingegneria meccanica e nella tecnologia di automazione per movimenti lineari.
- È adatto per operazioni di posizionamento, avanzamento e movimentazione nei sistemi pneumatici.
- Il modello a doppio effetto viene utilizzato quando è necessario un movimento controllato in entrambe le direzioni.

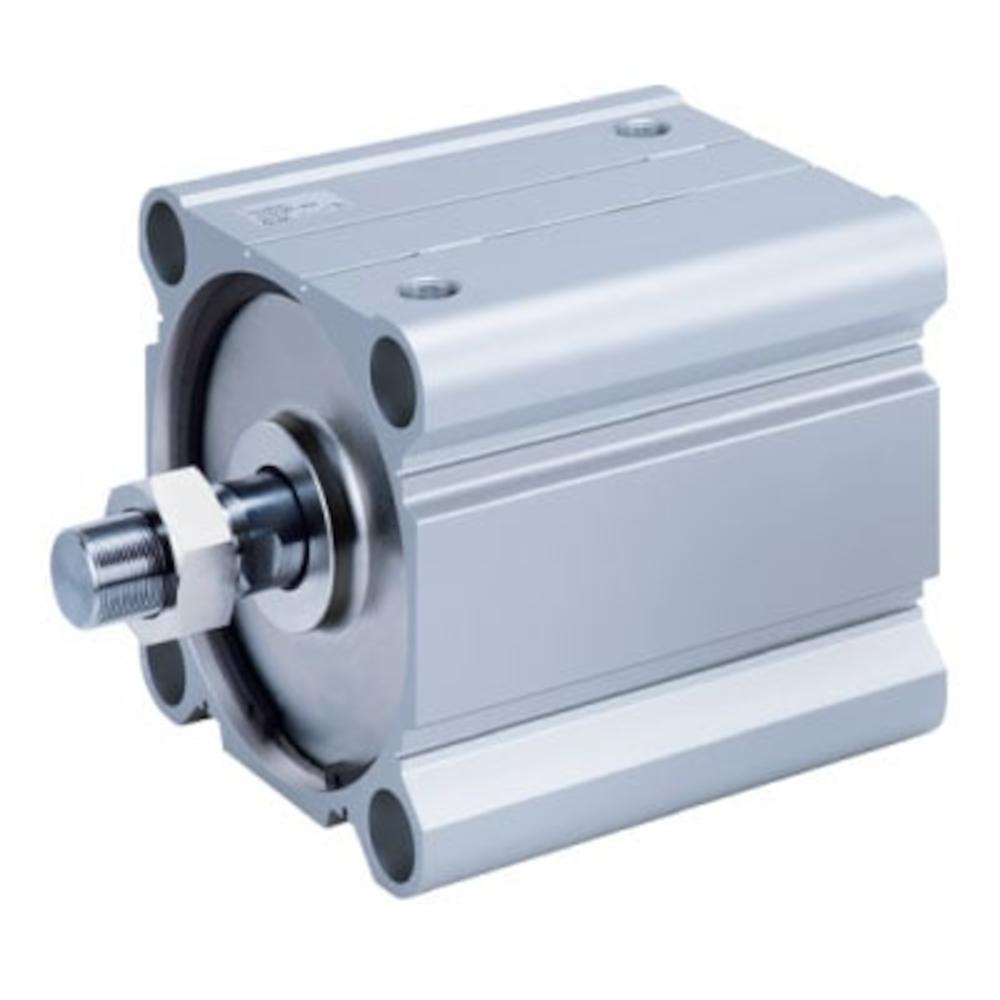

- Il cilindro compatto CQ2A-DCMZ di SMC è un cilindro pneumatico a doppio effetto con fori filettati su entrambi i lati, smorzamento elastico e stelo standard.
- L'estremità dello stelo del pistone è dotata di una filettatura esterna.
- Il foro filettato su entrambi i lati consente di fissare il cilindro in modo saldo e sicuro tramite filettatura.
- Lo smorzamento elastico garantisce una frenata dolce del movimento del pistone nelle posizioni estreme.
- Materiale corpo, pistone - lega di alluminio
- Materiale della testa del cilindro - lega di alluminio (fino a Ø pistone 40 mm) / fusione di alluminio (da Ø pistone 50 mm)
- Materiale stelo del pistone: acciaio inossidabile
- Materiale del disco ammortizzatore: uretano
- Materiale guarnizioni - NBR
- Funzionamento - A doppio effetto, stelo standard
- Fluido - Aria compressa
- Pressione di prova - 15 bar
- Pressione di esercizio massima - 10 bar
- Pressione di esercizio minima - 0,5 bar
- Temperatura ambiente e del fluido: da -10 a 70 °C (senza congelamento)
- Lubrificazione - Non necessaria (lubrificato a vita)
- Velocità del pistone: da 50 a 500 mm/s
- Smorzamento - smorzamento elastico
- Energia cinetica ammessa: da 0,26 a 4,54 J
- Attacco pneumatico - da G 1/8" a 3/8"
- Filettatura dello stelo del pistone - Filettatura esterna da M14 x 1,5 a M26 x 1,5
- Larghezza: da 49,5 a 123,5 mm
- Altezza - da 45 a 117 mm
- Lunghezza: da 93 a 429 mm
- Peso: da 355 a 7387 g
