Campo d'impiego
- Il cilindro compatto CQ2KA-DMZ di SMC viene utilizzato nell'ingegneria meccanica e nella tecnologia di automazione per applicazioni di movimento lineare.
- È adatto per applicazioni in cui è richiesta una trasmissione di forza senza torsione.
- Il modello a doppio effetto viene utilizzato quando è necessario un movimento controllato in entrambe le direzioni.

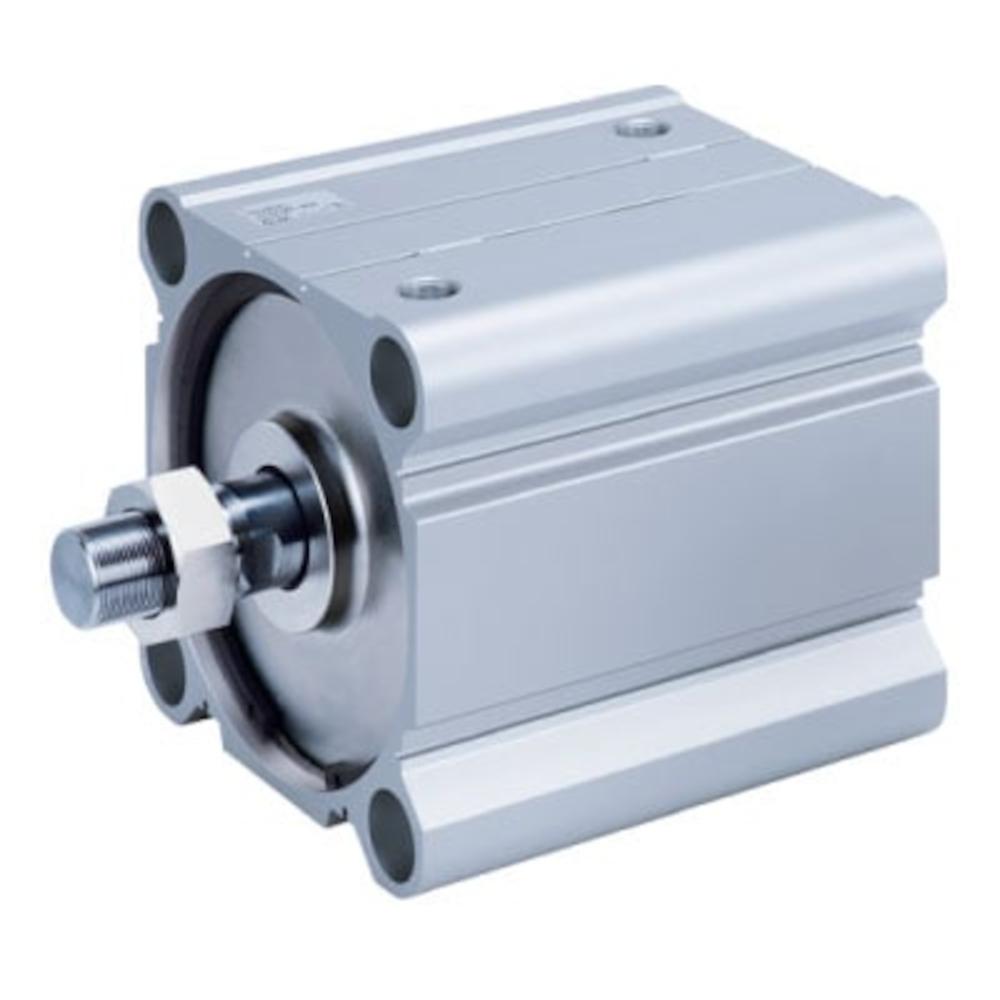

- Il cilindro compatto CQ2KA-DMZ di SMC è un cilindro pneumatico a doppia azione con fori filettati su entrambi i lati e stelo antirotazione.
- Lo stelo del pistone con protezione antirotazione impedisce la rotazione e consente un movimento lineare preciso.
- L'estremità dello stelo del pistone è dotata di una filettatura esterna.
- Il cilindro è privo di ammortizzatori ed è progettato come serie compatta per applicazioni pneumatiche.
- Il foro filettato su entrambi i lati consente di fissare il cilindro in modo saldo e sicuro tramite filettatura.
- Materiale dell'alloggiamento, del pistone e della testa del cilindro: lega di alluminio
- Materiale stelo del pistone - Acciaio
- Materiale guarnizioni - NBR
- Funzionamento - A doppio effetto, stelo del pistone antitorsione
- Fluido - Aria compressa
- Pressione di prova - 15 bar
- Pressione di esercizio massima - 10 bar
- Pressione di esercizio minima - 0,5 bar
- Temperatura ambiente e del fluido: da -10 a 70 °C (senza congelamento)
- Lubrificazione - Non necessaria (lubrificato a vita)
- Velocità del pistone: da 50 a 500 mm/s
- Ammortizzazione - Senza ammortizzazione
- Energia cinetica ammessa: da 0,26 a 0,77 J
- Tolleranza di torsione dello stelo del pistone - ±0,8°
- Attacco pneumatico - G 1/8" o 1/4"
- Filettatura dello stelo del pistone - Filettatura esterna M14 x 1,5 o M18 x 1,5
- Larghezza: da 57 a 84 mm
- Altezza: da 52 a 77 mm
- Lunghezza: da 68 a 179,5 mm
- Peso: da 255 a 1479 g
