Campo d'impiego
- Il cilindro compatto JCQ di SMC viene utilizzato nell'industria manifatturiera e nella tecnologia di automazione.
- Serve per eseguire movimenti lineari in applicazioni pneumatiche.
- Il cilindro compatto è adatto a macchine e impianti con spazio di installazione limitato.
- È progettato per l'impiego in sistemi di automazione industriale.

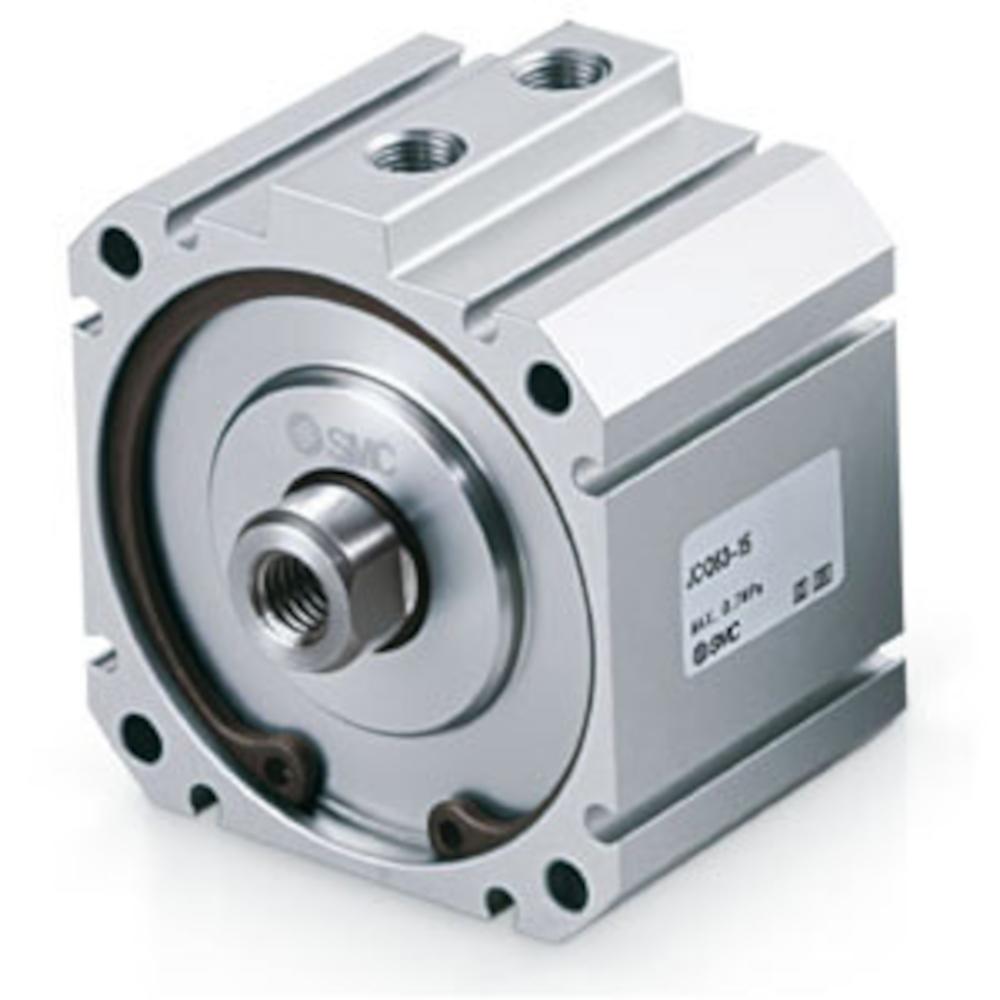

- Il cilindro compatto JCQ di SMC è un cilindro pneumatico a doppia azione con stelo su un solo lato.
- È dotato di un foro filettato su entrambi i lati per il fissaggio.
- Il design compatto consente di ottenere dimensioni ridotte rispetto alla serie precedente.
- Il peso ridotto favorisce la realizzazione di macchine e impianti a ingombro ridotto.
- Funzionamento - A doppia azione, stelo del pistone su un solo lato
- Fluido: aria compressa
- Pressione di prova: 10 bar
- Pressione di esercizio massima: 7 bar
- Pressione di esercizio minima: 0,5 bar (0,7 bar con pistoni di Ø 12 e 16 mm)
- Temperatura ambiente e del fluido: da -5 a 60 °C (senza congelamento)
- Lubrificazione - non necessaria (lubrificato a vita)
- Velocità del pistone: da 50 a 500 mm/s (diametro del pistone fino a 32 mm), da 50 a 300 mm/s (diametro del pistone a partire da 40 mm)
- Smorzamento - smorzamento elastico
- Montaggio - Fori filettati su entrambi i lati
- Energia cinetica ammessa: da 0,022 a 2,27 J
- Diametro del pistone: da 12 a 100 mm
- Corsa: da 5 a 50 mm
- Foro filettato su entrambi i lati - da M4 x 0,7, profondità 7 mm a M10 x 1,5, profondità 18 mm
- Attacchi pneumatici - 2x M3 x 0,5 / M5 x 0,8 / R 1/8" / R 1/4"
- Filettatura dello stelo del pistone - Filettatura interna da M3 x 0,5 a M16 x 2,0
- Lunghezza: da 28 a 112 mm
- Larghezza: da 23 a 118 mm
- Altezza: da 23 a 109 mm
- Peso: da 21 a 1817 g
