Campo d'impiego
- Il cilindro compatto CDLQ viene utilizzato per mantenere in posizione estesa pezzi o elementi di trasmissione in modo affidabile.
- Trova impiego nei sistemi di montaggio e serraggio in cui è necessario un mantenimento controllato della posizione finale.
- Questo modello aumenta la sicurezza di processo nei movimenti verticali.

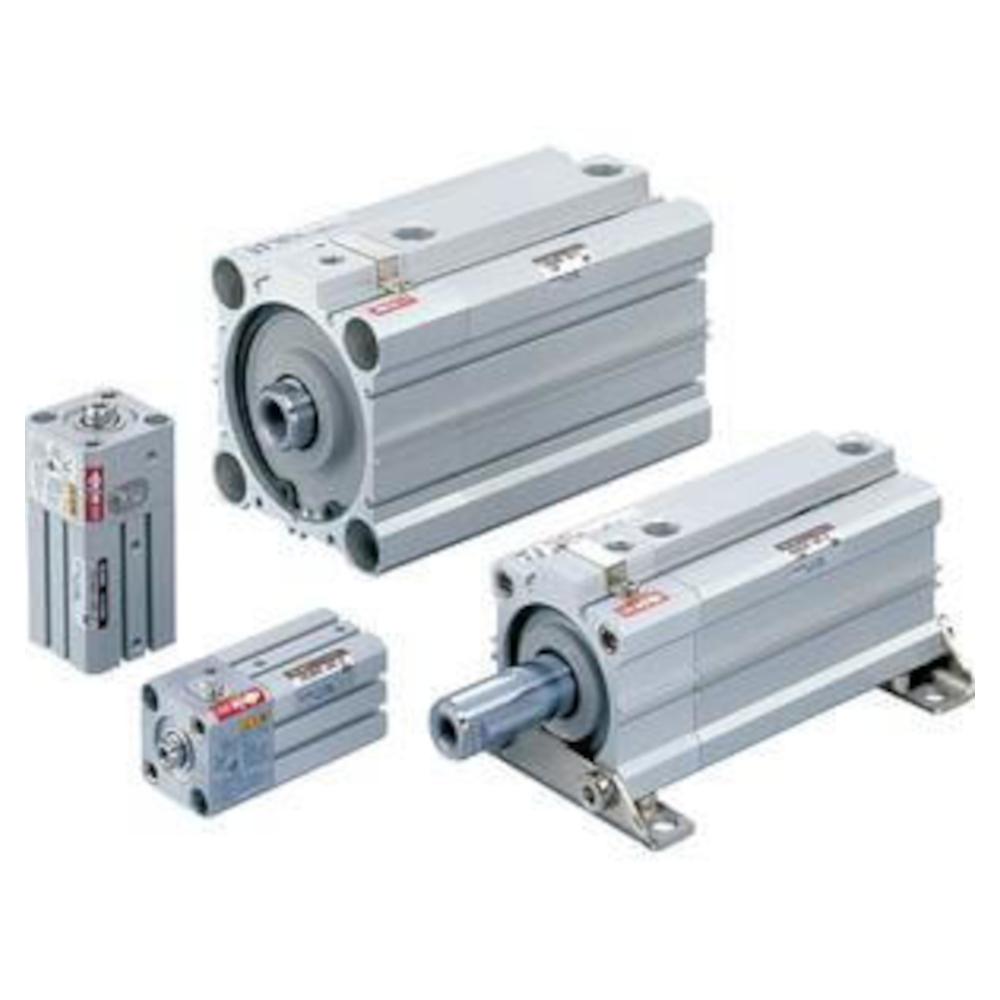

- Il cilindro compatto a doppio effetto CDLQ con anello magnetico è dotato di un dispositivo di bloccaggio che blocca lo stelo del pistone durante l'estensione.
- Il principio costruttivo compatto consente un'installazione salvaspazio con una forza di tenuta costantemente elevata.
- I fori filettati su entrambi i lati garantiscono un fissaggio flessibile e sicuro.
- Il robusto alloggiamento in alluminio garantisce un funzionamento preciso e duraturo.
- Materiale tubo cilindro, alloggiamento unità di bloccaggio, manicotto (Ø 32 mm) - alluminio, anodizzato duro
- Materiale pistone, manicotto (da Ø 40 mm) - alluminio cromato
- Materiale stelo pistone - acciaio, cromato duro
- Materiale dischi ammortizzanti - poliuretano
- Materiale raschiatori, guarnizioni - NBR
- Funzionamento - Doppio effetto
- Fluido - Aria compressa
- Tipo di fissaggio - Foro filettato su entrambi i lati
- Pressione di prova - 15 bar
- Pressione di esercizio massima - 10 bar
- Pressione di esercizio minima - 2 bar
- Temperatura ambiente e del fluido - Senza segnalatore - da -10 a 70 °C (non congelato) / Con segnalatore - da -10 a 60 °C (non congelato)
- Grasso lubrificante - Non necessario (lubrificato a vita)
- Velocità del pistone: da 50 a 500 mm/s
- Tipo di serraggio - Morsetti con molla
- Pressione di rilascio - min. 2 bar
- Pressione di serraggio - max. 0,5 bar
- Direzione di bloccaggio - nella direzione di estensione
- Attacco cilindro - G 1/8" (Ø 32 e 40 mm) / G 1/4" (Ø 50 e 63 mm) / G 3/8" (Ø 80 mm)
- Dimensioni di collegamento per lo sbloccaggio del serraggio - M5 x 0,8 o G 1/8"
- Filettatura dello stelo del pistone - da M8 a M16
- Forza di tenuta (carico statico max.) - da 403 a 2514 N
- Diametro pistone: da 32 a 80 mm
- Corsa: da 10 a 100 mm
- Larghezza: da 61,7 a 112,5 mm
- Altezza: da 45 a 98 mm
- Lunghezza: da 82 a 206,5 mm
- Peso: da 469 a 4374 g
