Campo d'impiego
- Il cilindro compatto CDLQ è ideale per applicazioni in cui è necessario fissare la posizione estesa.
- Viene utilizzato nella tecnologia di automazione e serraggio per mantenere stabili i componenti o arrestare in modo sicuro i movimenti.
- Il cilindro è particolarmente adatto per sistemi montati in verticale o a testa in giù.

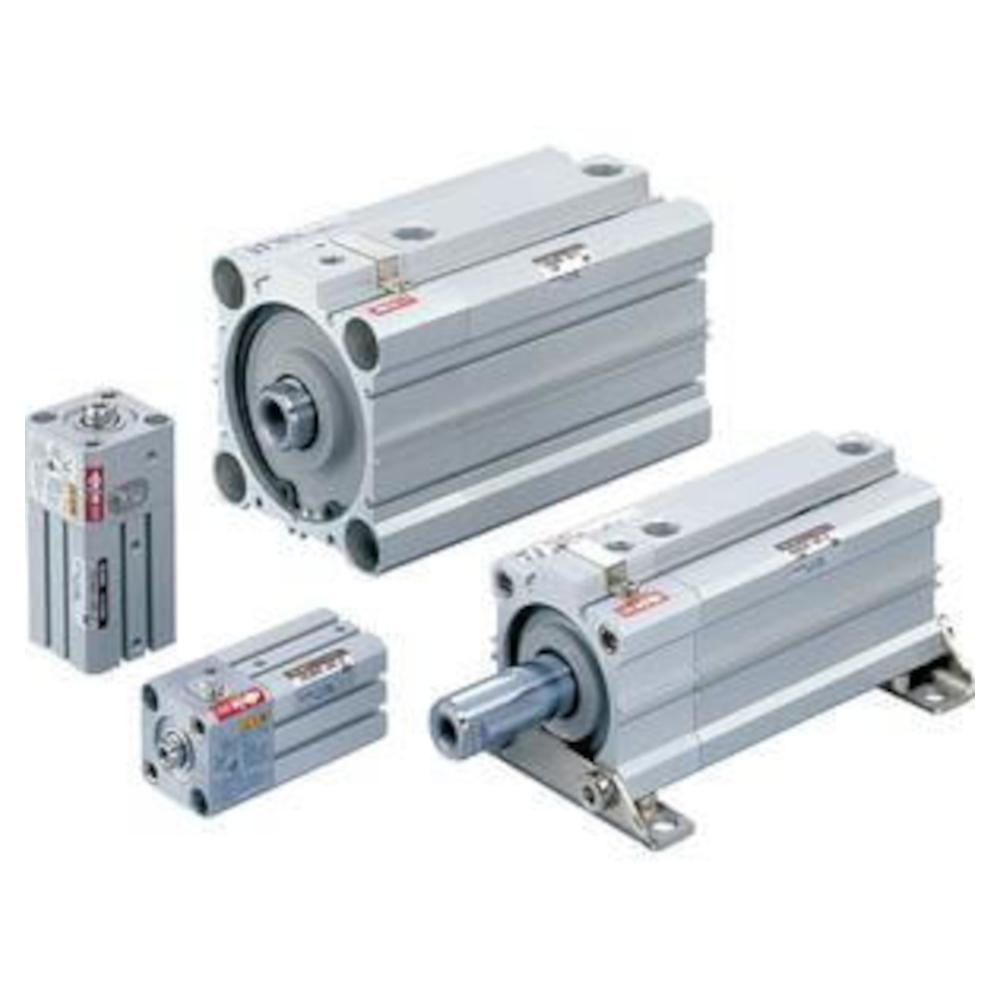

- Il cilindro compatto a doppio effetto CDLQ con anello magnetico è dotato di un dispositivo di bloccaggio che fissa lo stelo del pistone durante l'estensione.
- Grazie al foro passante, il cilindro può essere montato direttamente e in modo salvaspazio.
- L'alloggiamento in alluminio anodizzato offre elevata resistenza e resistenza alla corrosione.
- Materiale tubo cilindro, alloggiamento unità di bloccaggio, manicotto (Ø 32 mm) - alluminio, anodizzato duro
- Materiale pistone, manicotto (da Ø 40 mm) - alluminio cromato
- Materiale stelo pistone - acciaio, cromato duro
- Materiale dischi ammortizzanti - poliuretano
- Materiale raschiatori, guarnizioni - NBR
- Funzionamento - Doppio effetto
- Fluido - Aria compressa
- Tipo di fissaggio - Foro passante
- Pressione di prova - 15 bar
- Pressione di esercizio massima - 10 bar
- Pressione di esercizio minima - 2 bar
- Temperatura ambiente e del fluido - Senza segnalatore - da -10 a 70 °C (non congelato) / Con segnalatore - da -10 a 60 °C (non congelato)
- Grasso lubrificante - Non necessario (lubrificato a vita)
- Velocità del pistone: da 50 a 500 mm/s
- Tipo di serraggio - Morsetti con molla
- Pressione di rilascio - min. 2 bar
- Pressione di serraggio - max. 0,5 bar
- Direzione di bloccaggio - nella direzione di estensione
- Dimensioni attacco cilindro - G 1/8" (Ø 32 e 40 mm) / G 1/4" (Ø 50 e 63 mm)
- Dimensioni di collegamento per lo sbloccaggio del serraggio - M5 x 0,8
- Forza di tenuta (carico statico max.) - da 403 a 1559 N
- Diametro pistone: da 32 a 63 mm
- Corsa: da 15 a 100 mm
- Larghezza: da 61,7 a 93 mm
- Altezza: da 45 a 77 mm
- Lunghezza: da 82 a 192 mm
- Peso: da 471 a 2246 g
