Campo d'impiego

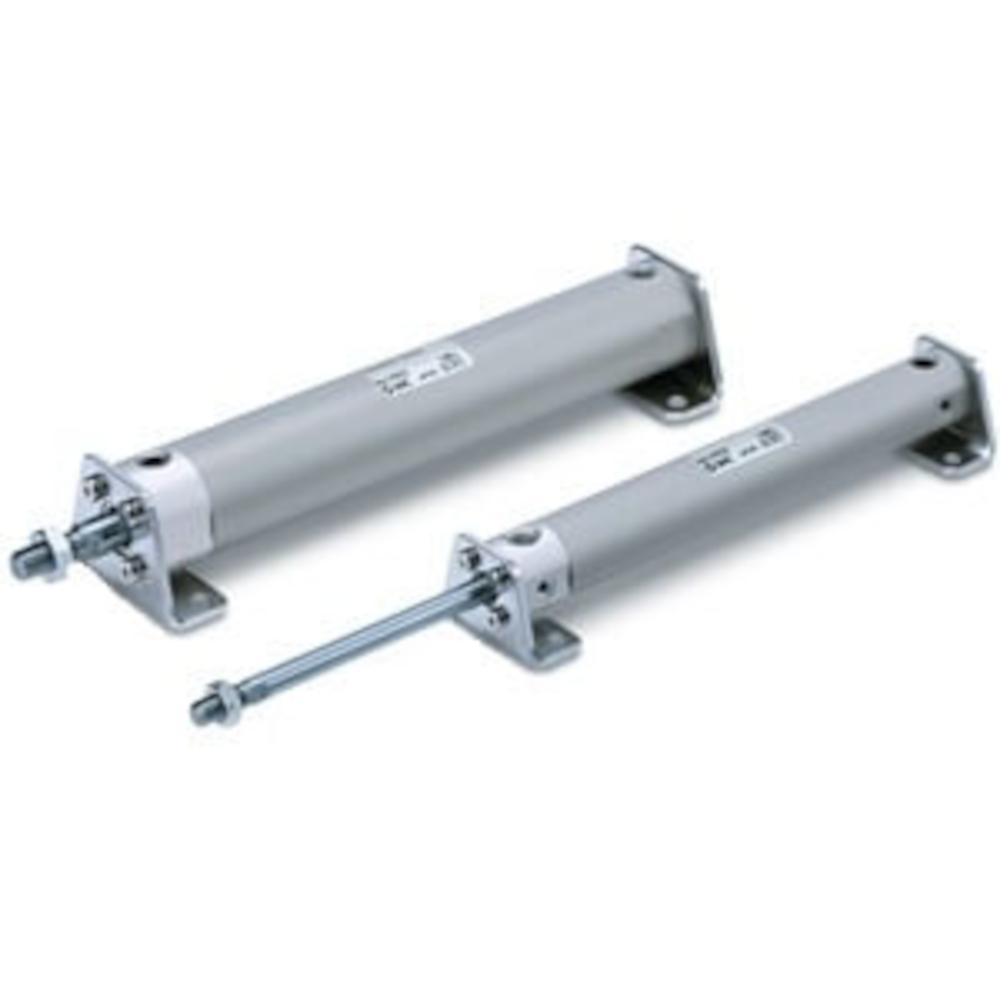

- Il cilindro pneumatico SMC CDG1BN-TZ è adatto per movimenti di posizionamento precisi in applicazioni automatizzate della tecnica di montaggio e movimentazione.
- Il design compatto è ideale per spazi ristretti nelle linee di produzione.
- I settori di impiego più comuni sono l'industria dell'automazione, dell'imballaggio e dell'elettronica.
- Il cilindro pneumatico SMC CDG1BN-TZ è a semplice effetto con estensione a molla e dispone di uno stelo su un solo lato.
- Il rilevamento magnetico integrato consente un monitoraggio preciso della posizione tramite un segnalatore.
- Lo smorzamento elastico garantisce un finecorsa morbido e a bassa usura.
- Materiale testa del cilindro, corpo del cilindro, pistone, guida molla, sede molla - lega di alluminio
- Materiale stelo: acciaio inossidabile (Ø 20 e 25 mm) / acciaio al carbonio (Ø 32 e 40 mm)
- Materiale guarnizioni - NBR
- Funzionamento: a semplice effetto, espansione a molla
- Fluido - Aria compressa
- Pressione di prova - 15 bar
- Pressione di esercizio massima - 10 bar
- Pressione di esercizio minima - 2,3 bar
- Temperatura ambiente e del fluido - Senza trasduttore di segnale: da -10 a 70 °C (senza congelamento) / Con trasduttore di segnale: da -10 a 60 °C (senza congelamento)
- Grasso lubrificante - Non necessario (lubrificato a vita)
- Velocità del pistone: da 50 a 1000 mm/s
- Smorzamento - smorzamento elastico
- Montaggio - Versione base
- Diametro del pistone: da 20 a 40 mm
- Corsa: da 25 a 200 mm
- Lunghezza: da 181 a 630 mm
- Peso: da 160 a 1400 g
- Prezzo al pezzo
