Campo d'impiego
- Il cilindro pneumatico CP96KBW di SMC viene utilizzato nell'ingegneria meccanica e nell'automazione industriale per i movimenti lineari.
- È adatto per applicazioni in cui è richiesta una trasmissione della forza senza torsione e l'utilizzo di entrambi i lati dello stelo.
- Le applicazioni tipiche sono operazioni di posizionamento, avanzamento e movimentazione nei sistemi pneumatici.
- Il modello a doppio effetto consente un movimento controllato in entrambe le direzioni.
- La combinazione di smorzamento pneumatico ed elastico supporta applicazioni con velocità più elevate e movimenti dinamici.
- Grazie al magnete, è adatto per impianti in cui la posizione del pistone deve essere monitorata tramite trasduttori di segnale.
- La serie CP96K offre diverse opzioni di montaggio ed è progettata per l'uso industriale.

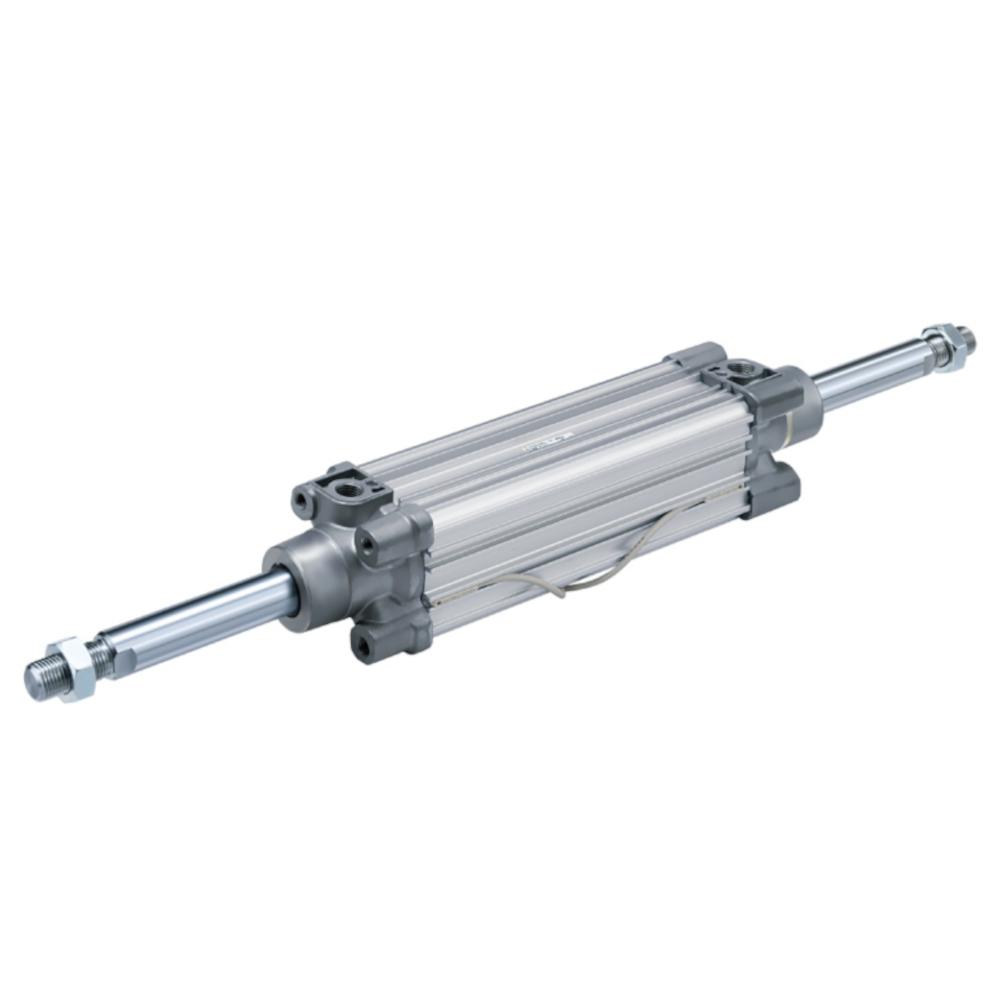

- Il cilindro pneumatico CP96KBW di SMC è un cilindro standard ISO a doppio effetto conforme alla norma ISO 15552 nella versione base con stelo continuo antirotazione.
- Lo stelo del pistone con protezione antirotazione impedisce la rotazione e garantisce un movimento lineare preciso.
- Il cilindro è dotato di smorzamento pneumatico su entrambi i lati e di smorzamento pneumatico di fine corsa.
- Il magnete integrato consente l'utilizzo di trasduttori di segnale per rilevare la posizione del pistone.
- Materiale della testa del cilindro, del coperchio del cilindro, del tubo del cilindro e del pistone: lega di alluminio
- Materiale stelo del pistone - acciaio inossidabile
- Materiale ammortizzante - Uretano
- Materiale guarnizioni - NBR
- Funzionamento - a doppia azione
- Fluido - Aria compressa
- Pressione di esercizio minima - 0,5 bar
- Pressione di esercizio massima: 10 bar
- Pressione di prova - 15 bar
- Temperatura ambiente e del fluido: da -10 a 60 °C (senza congelamento)
- Lubrificazione - non necessaria (lubrificato a vita)
- Velocità del pistone: da 50 a 1000 mm/s
- Tolleranza di corsa ammessa - Corsa fino a 500 - +2, Corsa da 501 a 1000 - +2,4
- Smorzamento - smorzamento pneumatico ed elastico su entrambi i lati
- Montaggio - Versione base
- Tolleranza di rotazione - ±0,3° o ±0,5°
- Coppia ammessa: da 0,25 a 0,79 N·m
- Attacco pneumatico - da G 1/8" a G 1/2"
- Filettatura dello stelo del pistone - da M10 x 1,25 a M20 x 1,5
- Diametro del pistone: da 32 a 100 mm
- Corsa - da 25 a 800 mm
- Larghezza / Altezza - da 47 a 118 mm
- Lunghezza: da 240 a 1900 mm
