FESTO - Attuatore pneumatico rotante DASP - Serie 1440 - doppio effetto - ATX - Schema di foratura flangia F12 e F14 - Unità di imballaggio da 1 pezzo - Prezzo per pezzo

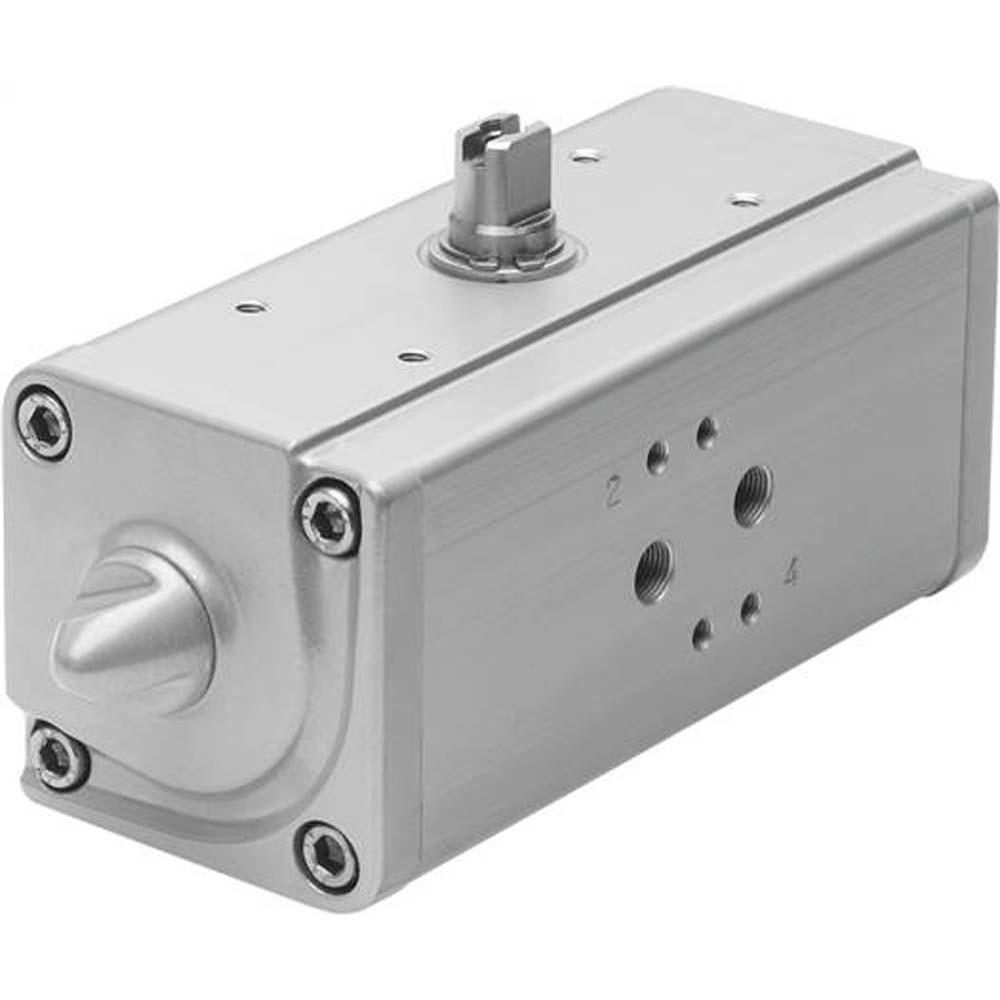

(Presentazione esemplare)
| € 3.676,86 |
| Prezzo (IVA inclusa) |
| Consegna gratuita |
Tempo di consegna 15 giorni lavorativi
Ha delle domande?
La aiutiamo volentieri!
La aiutiamo volentieri!
Codice prodotto:
851903802800
Variante
| Variante | DAPS-1440-090-R-F12-T6 |
| Codice articolo | 553184 |
| Schema di foratura flangia | F 12 |
Campo d'impiego
- L'attuatore rotante viene utilizzato ovunque sia necessario ruotare, commutare o comandare con precisione valvole, ad esempio rubinetti a sfera, serrande o valvole.
- È ideale per applicazioni di automazione industriale nei settori chimico, petrolifero, del gas e dei processi.
- L'attuatore pneumatico rotante con cinematica a forcella è la soluzione ideale per l'azionamento preciso e affidabile delle valvole.
- Grazie alla sua elevata resistenza alla corrosione, all'omologazione ATEX e all'idoneità per applicazioni SIL 2, soddisfa i requisiti più elevati nei processi industriali.
- La struttura compatta consente un montaggio flessibile in qualsiasi posizione di installazione.
- Dimensioni attuatore - 1440
- Schema di foratura flangia - F12 e F14
- Angolo di rotazione - 90°
- Campo di regolazione Posizione finale a 0° - da -1 a 9°
- Profondità attacco albero - 38,5 mm
- Attacco albero - T36
- Standard di collegamento alla valvola - ISO 5211
- Attacco valvola standard - VDI/VDE 3845 (NAMUR)
- Funzionamento - doppio effetto
- Struttura costruttiva - Cinematica a forcella
- Rilevamento della posizione - senza
- Direzione di chiusura - chiusura a destra
- Smorzamento - nessun smorzamento
- Posizione di montaggio: a scelta
- Livello di integrità della sicurezza (SIL) - fino a SIL 2 Low Demand
- Pressione di esercizio: da 3 a 8,4 bar
- Pressione di esercizio nominale - 5,6 bar
- Coppia a 0° - 1.440 Nm
- Coppia a 50° - 720 Nm
- Coppia a 90° - 1.080 Nm
- Consumo d'aria (6 bar, 0°–90°–0°) - 53,2 l/ciclo
- Fluido di esercizio - Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Nota: funzionamento con fluido possibile (in tal caso necessario in modo permanente)
- Categoria ATEX Gas - II 2G
- Categoria ATEX Polvere - II 2D
- Tipo di protezione antideflagrante gas - Ex h IIC T6...T3 Gb X
- Tipo di protezione antideflagrante Polvere - Ex h IIIC T85°C...T200°C Db X
- Temperatura ambiente Ex da -50 °C a +60 °C
- Temperatura ambiente: da -50 °C a +60 °C
- Marcatura CE - Direttiva UE sulla protezione contro le esplosioni (ATEX)
- Resistenza alla corrosione KBK - 3 – forte sollecitazione da corrosione
- Attacco pneumatico - G1/4
- Materiale dell'alloggiamento: lega di alluminio malleabile
- Materiale coperchio - lega di alluminio malleabile
- Materiale viti - acciaio altolegato
- Materiale dell'albero: acciaio altolegato
- Numero materiale albero - 1.4305
- Materiale guarnizioni - FVMQ, rinforzato con PTFE
- Informazioni sui materiali - Contengono sostanze contenenti LABS, conformi alla direttiva RoHS
- Peso circa - 23,4 kg
- Unità di imballaggio - 1 pezzo
- Prezzo per pezzo
Varianti (2)
Filtrare la selezione
Variante
Codice articolo
Schema di foratura flangia
| Codice prodotto | Variante | Codice articolo | Schema di foratura flangia | Prezzo (IVA inclusa) | |||||
|---|---|---|---|---|---|---|---|---|---|
|
|
851903802800 | DAPS-1440-090-R-F12-T6 | 553184 | F 12 |
|
||||
|
|||||||||
|
851903802900 | DAPS-1440-090-R-F14-T6 | 553185 | F 14 |
|
||||
|
|||||||||
