Codice prodotto:
202503889300
Campo d'impiego
- La combinazione di dispositivi di manutenzione è adatta per comandi pneumatici con consumo d'aria medio, che richiedono una regolazione affidabile della pressione, filtrazione e scarico della condensa.

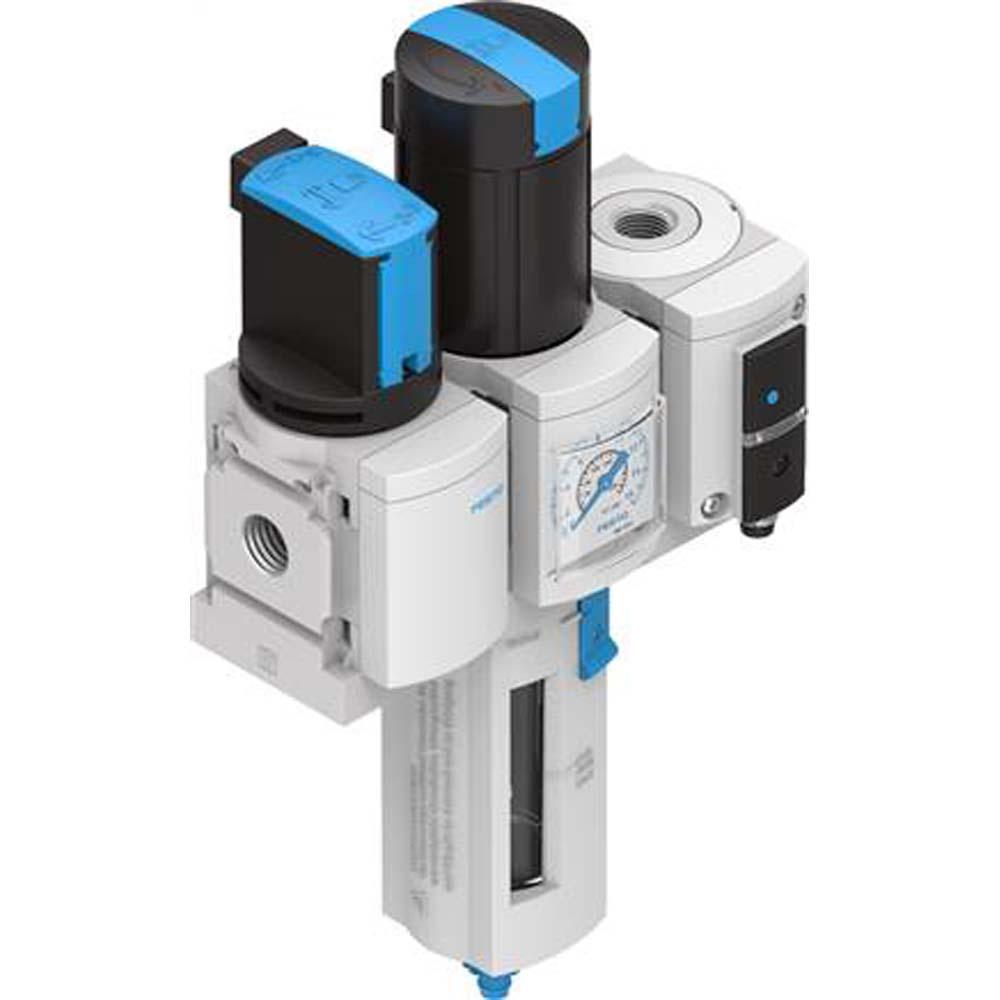

- L'unità combinata di manutenzione MSB4-1/4:C3:J1:F12-WP è un dispositivo compatto per il trattamento di sistemi ad aria compressa con una portata nominale normale di 1600 l/min.
- L'alloggiamento in alluminio pressofuso con copertura trasparente in PC garantisce una struttura robusta e un buon controllo visivo.
- Il raccordo manometrico integrato consente un monitoraggio affidabile della pressione di esercizio, mentre lo scarico manuale della condensa garantisce un drenaggio sicuro della stessa.
- Con un campo di regolazione della pressione compreso tra 0,5 e 10 bar e una finezza di filtraggio di 40 µm, l'unità è adatta a molteplici applicazioni nei sistemi di controllo pneumatici.
- Serie - MS
- Dimensioni - 4
- Struttura costruttiva - Modulo di derivazione Valvola di accensione Regolatore del filtro con manometro
- Portata nominale normale (normalizzata secondo DIN 1343) - 1600 l/min
- Pressione di esercizio: da 0,8 bar a 14 bar
- Intervallo di regolazione della pressione: da 0,5 bar a 10 bar
- Scarico della condensa - rotazione manuale
- Finezza del filtro: 40 µm
- Indicatore di pressione - con manometro
- Dispositivo di sicurezza dell'azionamento - Manopola con blocco chiudibile con accessori
- Temperatura di stoccaggio: da -10 °C a 60 °C
- Temperatura ambiente: da 0 °C a 50 °C
- Temperatura del fluido: da 0 °C a 50 °C
- Funzione di regolazione - Pressione di uscita costante con compensazione della pressione iniziale con sfiato secondario con comportamento di riflusso
- Conformità LABS - VDMA24364-B1/B2-L
- Tipo di fissaggio - con accessori
- Attacco pneumatico 1 - G1/4
- Attacco pneumatico 2 - G1/4
- Attacco pneumatico 3 - G1/4
- Materiale del guscio - PC
- Classe di resistenza alla corrosione KBK - 2 - sollecitazione corrosiva moderata
- Materiale dell'alloggiamento: alluminio pressofuso
- Nota sul mezzo di funzionamento/controllo - Funzionamento con olio possibile (necessario per il funzionamento successivo)
- Fluido di esercizio - Aria compressa secondo ISO 8573-1:2010 [7:4:4] Gas inerti
- Protezione per scatole - Cestello di protezione in plastica
- Classe di purezza dell'aria in uscita - Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Peso del prodotto: 1500 g
- Posizione di montaggio: verticale +/- 5°
- Prezzo per pezzo
