Codice prodotto:
202501980200
Campo d'impiego
- La combinazione di dispositivi di manutenzione è adatta per i comandi pneumatici nell'industria e nell'automazione, dove è necessaria un'alimentazione di aria compressa pulita e regolata con monitoraggio integrato.

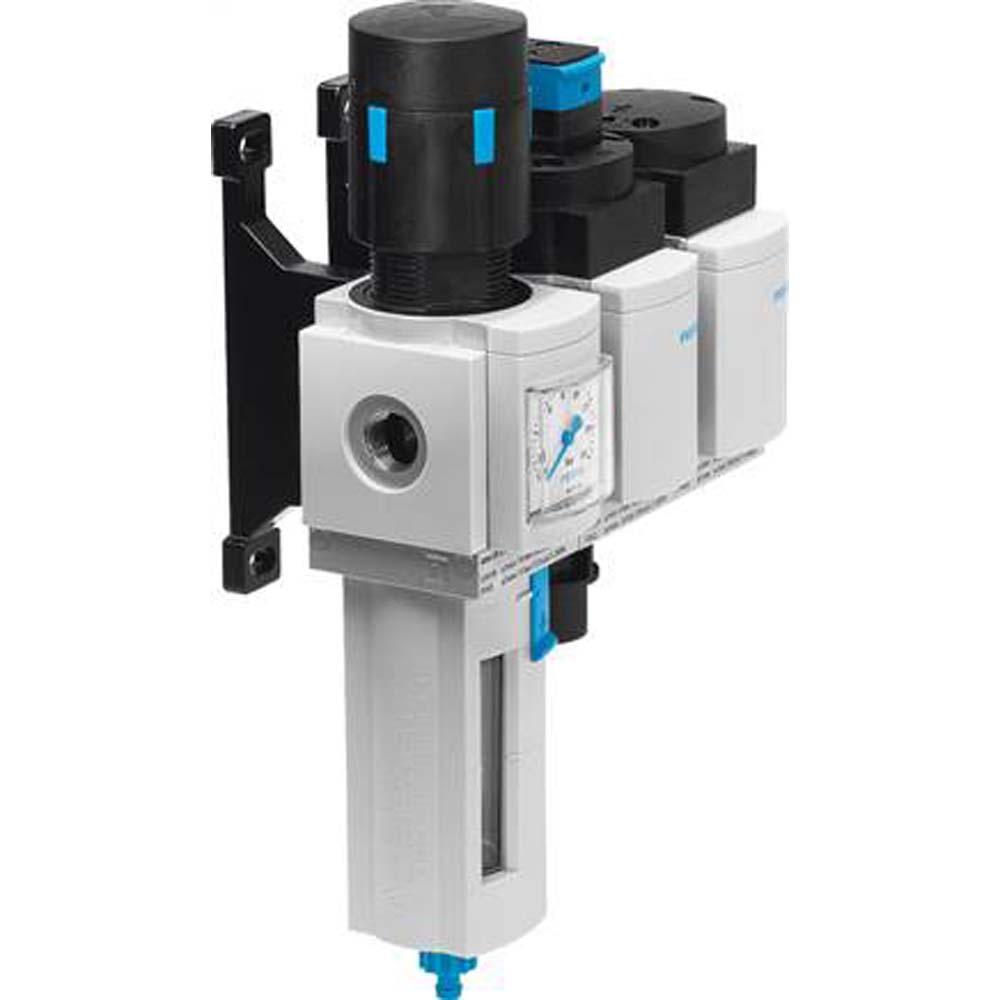

- L'unità combinata di manutenzione MSB4-1/4:J1D1A1-WP è una soluzione compatta per il trattamento dell'aria compressa nei sistemi pneumatici.
- Combina filtro, regolatore e manometro in un unico dispositivo e garantisce una regolazione affidabile della pressione con compensazione della pressione iniziale.
- Con una portata nominale normale di 750 l/min, è adatta per un flusso d'aria medio.
- Il robusto alloggiamento in alluminio pressofuso e la classe di resistenza alla corrosione KBK 2 garantiscono una lunga durata anche in condizioni di utilizzo difficili.
- Serie - MS
- Dimensioni - 4
- Portata nominale normale (normalizzata secondo DIN 1343) - 750 l/min
- Indicatore di pressione - con manometro
- Finezza del filtro: 40 µm
- Intervallo di regolazione della pressione: da 4 bar a 12 bar
- Pressione di esercizio: da 4,5 bar a 14 bar
- Attacco pneumatico 1 - G1/4
- Attacco pneumatico 2 - G1/4
- Attacco pneumatico 3 - G1/4
- Dispositivo di sicurezza dell'azionamento - Manopola con blocco chiudibile con accessori
- Caratteristiche della bobina - 24 V CC: 1,5 W
- Temperatura di stoccaggio: da -10 °C a 60 °C
- Temperatura ambiente: da -10 °C a 60 °C
- Temperatura del fluido: da -10 °C a 60 °C
- Funzione di regolazione - Pressione di uscita costante con compensazione della pressione iniziale con sfiato secondario con comportamento di riflusso
- Conformità LABS - VDMA24364-B1/B2-L
- Tipo di fissaggio - con accessori
- Materiale del guscio - PC
- Scarico della condensa - rotazione manuale
- Classe di resistenza alla corrosione KBK - 2 - sollecitazione corrosiva moderata
- Materiale dell'alloggiamento: alluminio pressofuso
- Nota sul mezzo di funzionamento/controllo - Funzionamento con olio possibile (necessario per il funzionamento successivo)
- Fluido di esercizio - Gas inerti
- Protezione per scatole - Cestello di protezione in plastica
- Classe di purezza dell'aria in uscita - Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Peso del prodotto: 1600 g
- Struttura costruttiva - Valvola di accumulo pressione Valvola di accensione Regolatore filtro con manometro
- Posizione di montaggio: verticale +/- 5°
- Prezzo per pezzo
