Codice prodotto:
854403498700
Campo d'impiego
- La valvola viene utilizzata per il controllo sicuro dell'aumento della pressione e dello sfiato negli impianti pneumatici.

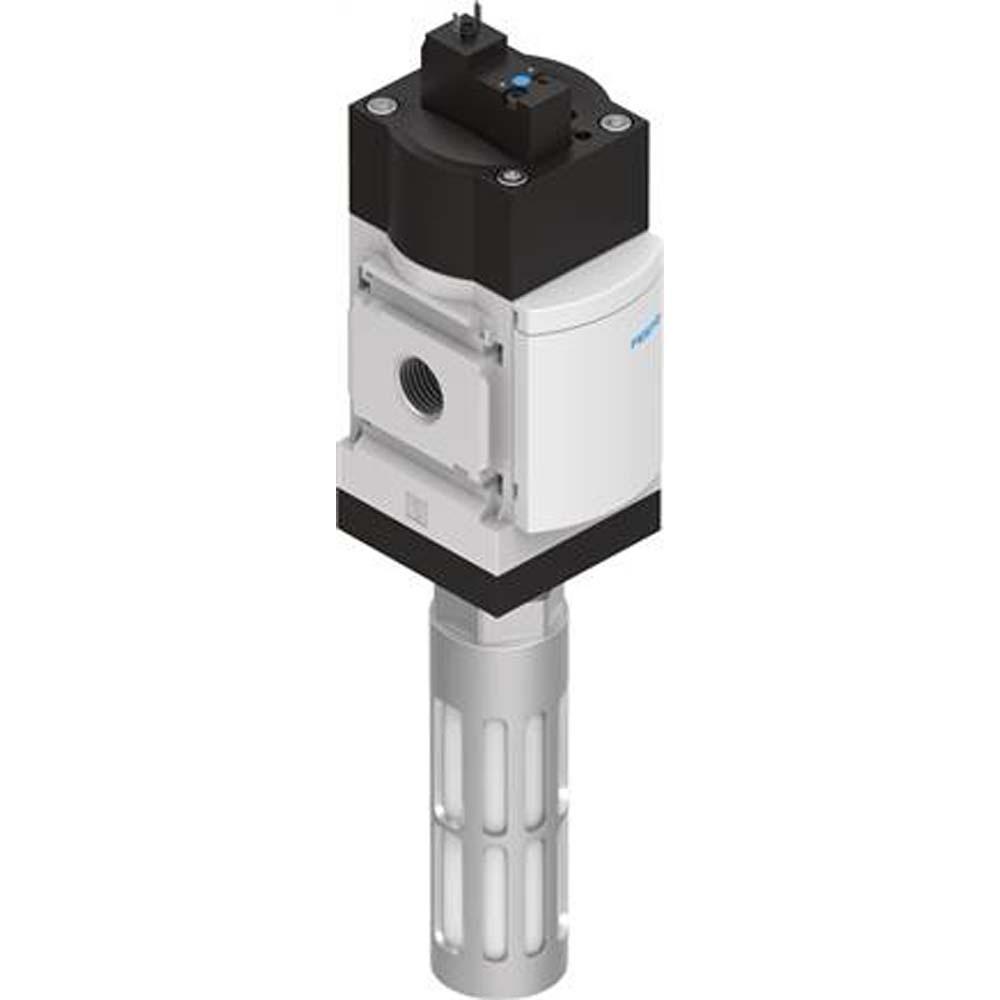

- La valvola di pressurizzazione e sfiato MS6-SV-1/2-C-10V24-S è una valvola di sicurezza ad alte prestazioni per il controllo sicuro della pressurizzazione e della depressurizzazione nei sistemi pneumatici.
- È pilotato e dispone di un ritorno meccanico a molla che garantisce un processo di sfiato affidabile anche in caso di interruzione di corrente.
- Con la sua funzione di scarico dell'aria non regolabile, garantisce uno sfiato controllato e riproducibile.
- La valvola è conforme alla norma LABS secondo VDMA 24364-B1/B2-L, certificata CE secondo la direttiva UE EMC e la direttiva macchine e, grazie al suo grado di protezione IP65 (con presa), offre una protezione ottimale contro polvere e getti d'acqua.
- Grazie alla sua alimentazione interna di aria di comando e alle dimensioni 6, la valvola è ideale per l'impiego in impianti automatizzati con elevati requisiti di sicurezza.
- Tipo di ritorno - molla meccanica
- Tipo di comando - pilotato
- Funzione di scarico dell'aria - non regolabile
- Conformità LABS - VDMA24364-B1/B2-L
- Marchio CE (vedi dichiarazione di conformità) - secondo la direttiva EMC dell'UE secondo la direttiva macchine dell'UE secondo la direttiva RoHS dell'UE
- Tipo di fissaggio - Installazione su conduttura con accessori
- Principio di tenuta - morbido
- Tipo di azionamento: elettrico
- Alimentazione aria di comando - interna
- Dimensioni - 6
- Dimensione della griglia - 62 mm
- Serie - MS
- Grado di protezione - IP65 con presa
- Livello di prestazione (PL) - Sfiato / Categoria 1, Livello di prestazione c Prevenzione di avvii imprevisti (ventilazione) / Categoria 1, Livello di prestazione c
- Informazioni sui materiali - Conforme alla direttiva RoHS
- Fluido di esercizio - Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Tempo di commutazione - 65 ms
- Tempo di commutazione inserito - 370 ms
- Temperatura ambiente: da 0 °C a 60 °C
- Marchio UKCA (vedi dichiarazione di conformità) - secondo le normative britanniche per la compatibilità elettromagnetica secondo le normative britanniche per le macchine secondo le normative britanniche RoHS
- Struttura costruttiva - Valvola a pistone
- Funzione della valvola - Funzione di aumento della pressione
- Valore C - 23,2 l/sbar
- Valore b - 0,4
- Idoneità al contatto con gli alimenti - vedi informazioni dettagliate sui materiali
- Portata nominale normale (normalizzata secondo DIN 1343) - 5700 l/min
- Variazioni di tensione ammesse: +/- 10 %
- Caratteristiche della bobina - 24 V CC: 1,8 W
- Funzione di sicurezza - Sfiato Prevenzione di avviamenti imprevisti (ventilazione)
- Comando manuale ausiliario - Sulla valvola magnetica pilota: a pulsante sulla valvola di accumulo pressione e sulla valvola di sfiato: a scatto, con ritorno automatico
- Materiale guarnizioni - NBR
- Classe di resistenza alla corrosione KBK - 2 - sollecitazione corrosiva moderata
- Durata di funzionamento - 100%
- Nota sulla dinamizzazione forzata - Frequenza di commutazione almeno 1 volta al mese
- Materiale dell'alloggiamento: alluminio pressofuso
- Resistenza agli urti - Prova di resistenza agli urti con grado di severità 2 secondo FN 942017-5 e EN 60068-2-27
- Resistenza alle vibrazioni - Prova di trasporto con grado di severità 2 secondo FN 942017-4 e EN 60068-2-6
- Nota sul mezzo di funzionamento/comando - Funzionamento con lubrificazione possibile (necessario per il funzionamento successivo)
- Collegamento elettrico - spina a 2 poli forma C secondo EN 175301-803
- Copertura - copertura positiva
- Peso del prodotto: 1006 g
- Temperatura di stoccaggio: da -10 °C a 60 °C
- Temperatura del fluido: da 0 °C a 60 °C
- Pressione di esercizio: da 3 bar a 10 bar
- Raccordo pneumatico 1 - G1/2
- Raccordo pneumatico 2 - G1/2
- Raccordo pneumatico 3 - G3/4
- Posizione di montaggio: a scelta
- Materiale dello stelo del pistone: acciaio inossidabile altamente legato
- Flusso normale Sfiato 0,6->0 MPa (6->0 bar, 87->0 psi) - 7600 l/min
