Campo d'impiego

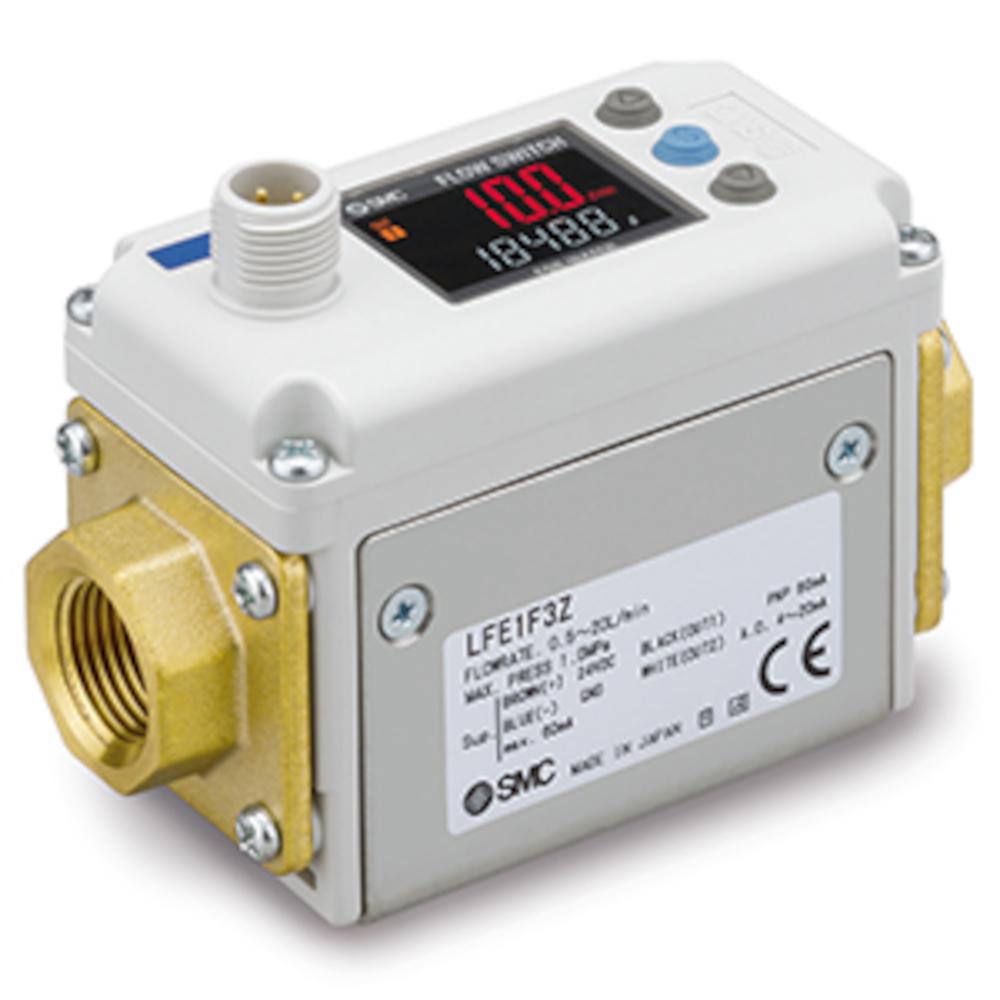

- Il misuratore di portata SMC LFE con display a tre colori è adatto al monitoraggio della portata di acqua e fluidi refrigeranti idrosolubili in applicazioni industriali.
- Può essere utilizzato per la regolazione della portata dell'acqua di raffreddamento in pressione per pinze di saldatura.
- Altre applicazioni includono il monitoraggio dei refrigeranti idrosolubili e dell’acqua di raffreddamento per stampi metallici.
- Il misuratore di portata digitale elettromagnetico LFE di SMC rileva la portata secondo il principio dell'induzione elettromagnetica.
- Il design compatto con canale di flusso ovale garantisce un peso ridotto e una larghezza contenuta.
- Il doppio display a tre colori mostra in modo chiaro la portata attuale e altri valori impostabili.
- La soppressione dell'interferenza può ridurre le fluttuazioni del valore visualizzato.
- Nel modello isolato, il collegamento alla linea è isolato elettricamente dall'alimentazione.
- Fluido utilizzabile: acqua o fluidi conduttivi che non corrodono i materiali con cui il liquido entra in contatto
- Conduttività del fluido - min. 5 μS/cm
- Metodo di rilevamento - Capacitivo-elettrostatico
- Intervallo di portata nominale: da 0,5 a 200 l/min
- Intervallo di visualizzazione della portata: da 0,4 a 240 l/min
- Intervallo di regolazione della portata: da 0,4 a 240 l/min
- Portata di azzeramento - da 0,4 a 4 l/min
- Unità di regolazione minima: da 0,1 a 1 l/min
- Volume cumulativo per impulso (larghezza dell’impulso = 50 ms) - da 0,1 a 1 l/impulso
- Temperatura del fluido di servizio: da 0 a 85 °C (senza congelamento né condensa)
- Unità di misura - Portata istantanea l/min, portata cumulativa L
- Ripetibilità - Valori visualizzati: ±2 % F.S. Uscita analogica: ±1,5 % F.S.
- Temperatura ambiente e del fluido - ±5 % F.S. (valore di riferimento a 25 °C)
- Intervallo di pressione di esercizio: da 0 a 10 bar
- Pressione di prova - 20 bar
- Uscita di commutazione - PNP a collettore aperto
- Corrente di carico massima - 80 mA
- Tensione massima applicabile - 28 V CC
- Caduta di tensione interna - 1,5 V o inferiore (con una corrente di carico di 80 mA)
- Tempo di risposta (uscita di commutazione) - Selezzionabile tra 0,25 s, 0,5 s, 1 s, 2 s o 5 s
- Protezione dell'uscita - Protezione da cortocircuito
- Modalità di uscita - Scelta tra modalità isteresi, modalità comparatore a finestra, uscita cumulativa o uscita a impulsi cumulativi
- Tempo di risposta (uscita analogica) - Collegato all'uscita di commutazione
- Uscita di tensione - Tensione di uscita: da 1 a 5 V Resistenza di uscita: 1 kΩ
- Uscita di corrente - Corrente di uscita: da 4 a 20 mA Impedenza di carico massima: 600 Ω
- Isteresi - Variabile
- Tipo di display - Doppio display (display principale: 4 cifre a 7 segmenti, bicolore rosso/verde; display secondario: 6 cifre a 11 segmenti, bianco). I valori visualizzati vengono aggiornati 5 volte al secondo
- LED di stato - Uscita 1, Uscita 2: arancione
- Tensione di alimentazione - 24 V CC ±10 %
- Assorbimento di corrente - 45 mA o meno
- Grado di protezione - IP65
- Intervallo di temperatura di esercizio: da 0 a 50 °C (senza congelamento né condensa)
- Intervallo di umidità relativa: dal 35 all'85 % (senza condensa)
- Norme e regolamenti - Marcatura CE (Direttiva EMC, Direttiva RoHS)
- Materiali a contatto con il fluido: PPS, FKM, ottone
- Dimensioni dei raccordi: da 3/8" a 1"
- Larghezza: da 90 a 120 mm
- Profondità: 40 o 55 mm
- Altezza: da 89 a 106 mm
- Peso dell'alloggiamento: da 340 a 680 g
