Campo d'impiego

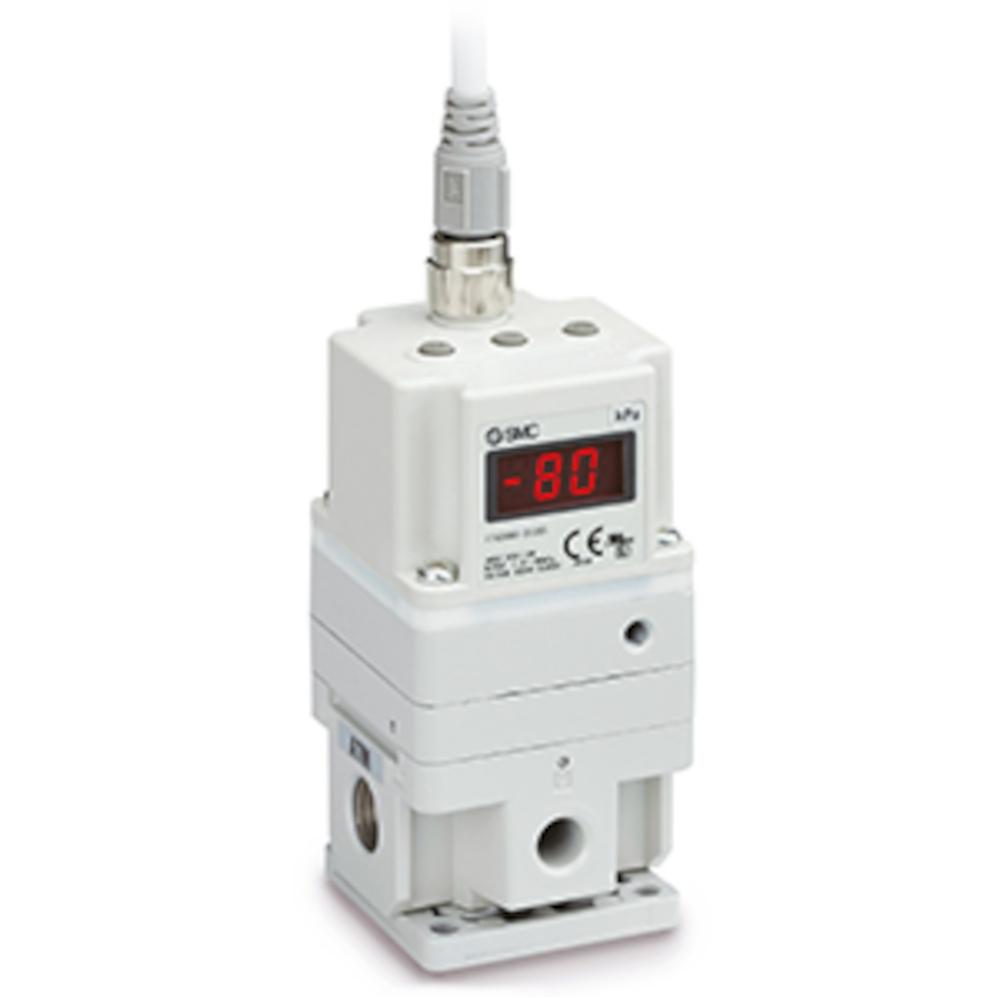

- Il regolatore elettronico di vuoto ITV209 di SMC viene utilizzato nei sistemi pneumatici di automazione e movimentazione per la regolazione precisa del vuoto.
- È adatto per applicazioni in cui i valori di vuoto devono essere controllati in modo continuo tramite segnali elettrici.
- Il regolatore di vuoto viene utilizzato per il comando di ventose a vuoto e di processi di movimentazione basati sul vuoto.
- Viene utilizzato in impianti di produzione, assemblaggio e di processo in cui è richiesta una regolazione riproducibile del vuoto.
- Il regolatore elettronico di vuoto SMC ITV209 consente una regolazione continua del vuoto in proporzione a un segnale elettrico in ingresso.
- Può funzionare a scelta con comando a corrente o a tensione e dispone di un'uscita monitor per il monitoraggio continuo del segnale.
- L'elevata stabilità di regolazione è garantita da una bassa isteresi, un'elevata ripetibilità e un'elevata sensibilità.
- Un LED di segnalazione guasti e il grado di protezione IP65 garantiscono un funzionamento affidabile nelle applicazioni industriali.
- Pressione di vuoto minima di alimentazione - Pressione di regolazione - 13,3 kPa
- Pressione di vuoto massima di alimentazione: -101 kPa
- Intervallo di pressione di regolazione: da -1,3 a -80 kPa
- Tensione - 24 V CC ±10 %
- Assorbimento di corrente - Max. 0,12 A
- Segnale di ingresso a controllo di corrente - da 4 a 20 mA CC, da 0 a 20 mA CC
- Segnale di ingresso controllato in tensione - da 0 a 5 V CC, da 0 a 10 V CC
- Ingresso preimpostato - 2 bit (COM negativo), 4 bit (senza polarità comune)
- Ingresso digitale - 10 bit (parallelo)
- Impedenza di ingresso a controllo di corrente - Max. 250 Ω ∗3
- Impedenza di ingresso controllata in tensione - circa 6,5 kΩ
- Ingresso preimpostato - circa 4,7 kΩ
- Ingresso digitale - circa 4,7 kΩ
- Segnale di uscita (uscita monitor) Uscita analogica - da 1 a 5 V CC (impedenza di uscita: circa 1 kΩ) / da 4 a 20 mA CC (impedenza di uscita: max. 250 Ω)
- Precisione di uscita - Max. ±6 % del valore nominale
- Uscita di commutazione - PNP a collettore aperto: max. 80 mA
- Linearità - max. ±1 % del valore di taratura
- Isteresi - max. 0,5 % del valore di taratura
- Precisione di ripetibilità - Max. ±0,5 % del valore impostato
- Sensibilità - max. 0,2 % del valore di taratura
- Caratteristiche termiche - Max. ±0,12 % del valore indicato/°C
- Precisione dell'indicazione della pressione di uscita - Max. ±2 % del valore indicato ±1 cifra
- Unità di misura dell'indicatore di pressione di uscita - kPa. Valore minimo indicato: 1
- Temperatura ambiente e del fluido: da 0 a 50 °C (senza condensa)
- Grado di protezione - IP65
- Versione IO-Link - V 1,1
- Velocità di comunicazione IO-Link - 230,4 kbps (COM3)
- File di configurazione IO-Link - IODD
- Area di installazione I/O (dati di ingresso/uscita) IO-Link - 4 byte/2 byte
- Risoluzione dei dati di comunicazione: 12 bit (risoluzione 4096)
- Funzione di sicurezza - HOLD/CLEAR
- Assorbimento di corrente IO-Link - Max. 0,12 A
- Filettatura di collegamento - G 1/4"
- Larghezza - 50 mm
- Profondità: 50 mm
- Altezza: 110 mm o 137 mm (IO-Link)
- Peso - circa 390 g / 460 g (IO-Link)
