Campo d'impiego

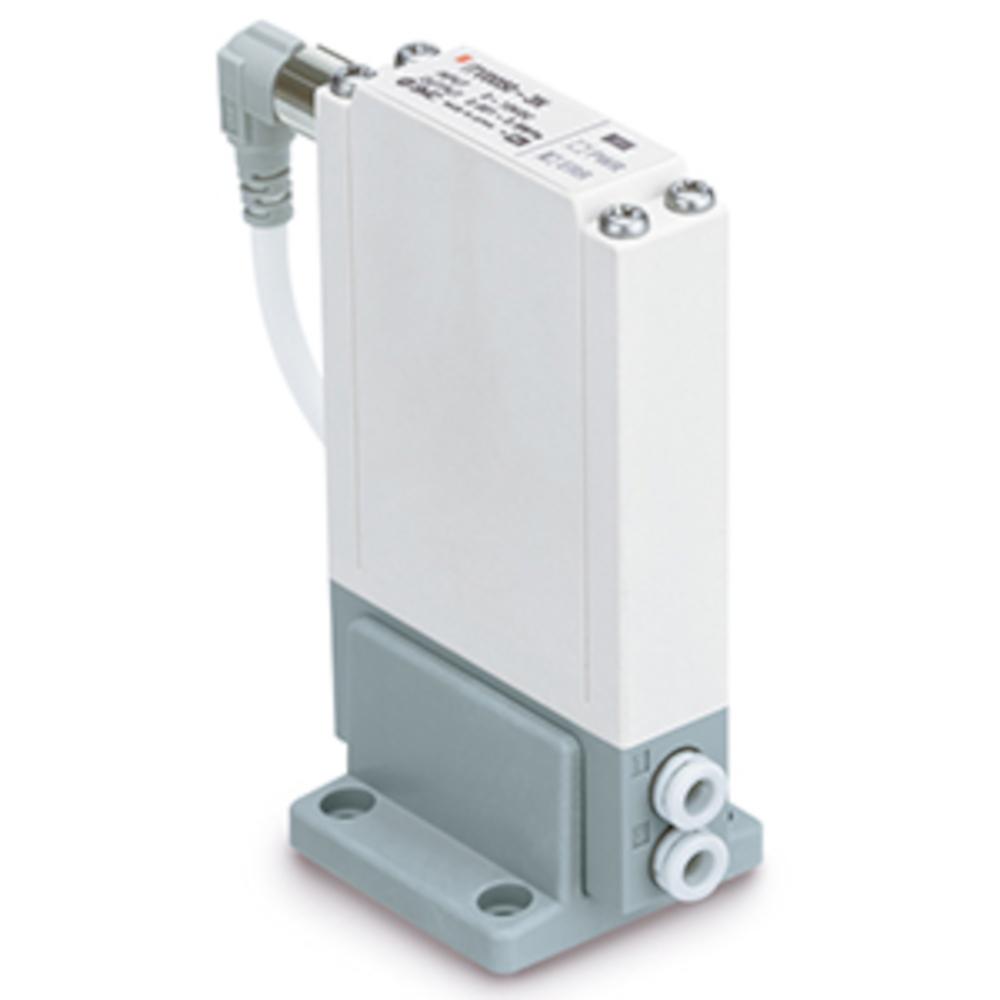

- Il regolatore elettropneumatico ITV00 di SMC viene utilizzato per la regolazione precisa della pressione negli impianti pneumatici.
- È adatto per applicazioni nei settori dell'automazione, dell'assemblaggio e della movimentazione.
- Il regolatore consente di realizzare sistemi di controllo a più livelli fino ad arrivare a compiti di regolazione analogica.
- Viene utilizzato quando è necessario controllare i valori di pressione tramite segnali elettrici e adattarli ai processi.
- Il regolatore elettropneumatico SMC ITV00 si contraddistingue per la sua struttura compatta e leggera.
- La pressione di uscita viene regolata in modo continuo e proporzionale a un segnale elettrico in ingresso.
- Il regolatore può funzionare a scelta con comando a corrente o a tensione ed è dotato di connettori integrati.
- L'elevata stabilità di regolazione e un LED di segnalazione guasti garantiscono un funzionamento affidabile.
- Pressione minima di alimentazione: pressione di regolazione + 0,1 MPa oppure -1 kPa (ITV0090)
- Pressione massima di alimentazione - 0,2 o 1,0 MPa / -101 kPa (ITV0090)
- Intervallo di pressione di regolazione: da 0,001 a max. 0,9 MPa / da -1 a -100 kPa (ITV0090)
- Tensione - 24 V CC ±10 %
- Assorbimento di corrente - Max. 0,12 A
- Segnale di ingresso controllato in tensione - da 0 a 5 V CC
- Segnale di ingresso a controllo di corrente - da 4 a 20 mA CC
- Impedenza di ingresso controllata in tensione - circa 10 kΩ
- Impedenza di ingresso a controllo di corrente - circa 250 Ω
- Segnale di uscita: uscita analogica - da 1 a 5 V CC (impedenza di uscita circa 1 kΩ) / precisione di uscita max. ±6 % del valore nominale
- Linearità - max. ±1 % del valore nominale
- Isteresi - max. 0,5 % del valore di taratura
- Precisione di ripetibilità - Max. ±0,5 % del valore impostato
- Sensibilità - max. 0,2 % del valore di taratura
- Caratteristiche termiche - Max. ±0,12 % del valore indicato/°C
- Intervallo di temperatura di esercizio: da 0 a 50 °C (senza condensa)
- Grado di protezione - Conforme alla norma IP65
- Tipo di collegamento: connettori a innesto integrati
- Dimensione del raccordo - Ø 4 mm
- Portata massima: 6 l/min
- Larghezza - 59,7 mm
- Profondità: 15 mm
- Altezza - 82 mm
- Peso: 100 g
