Campo d'impiego

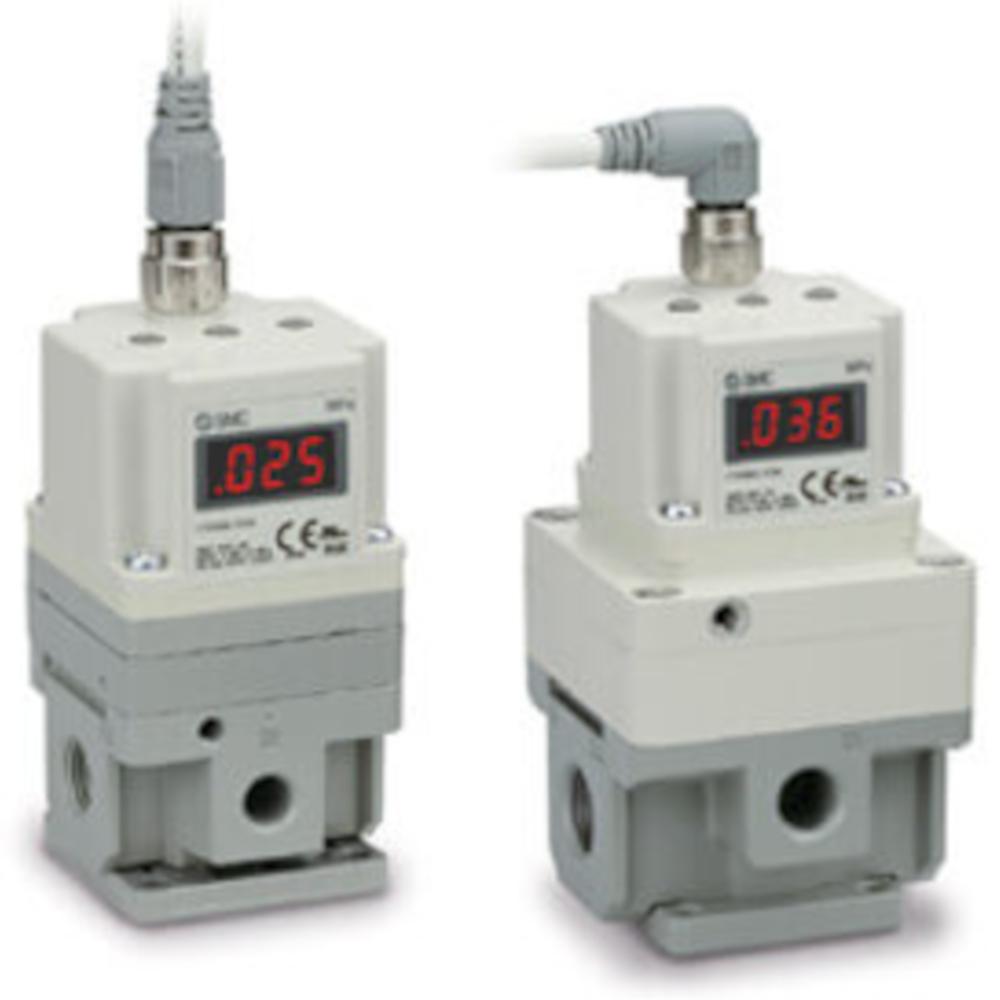

- Il regolatore elettropneumatico ITV1000 di SMC viene utilizzato nei sistemi di automazione e controllo pneumatici per la regolazione precisa della pressione.
- È adatto ad applicazioni che vanno dai sistemi di controllo multistadio fino alle funzioni di regolazione analogica.
- Il regolatore viene utilizzato per il comando e la regolazione di utenze pneumatiche tramite segnali di controllo elettrici.
- Trova impiego in impianti di produzione e di processo industriali con elevati requisiti in termini di precisione di regolazione della pressione.
- Il regolatore elettropneumatico SMC ITV1000 consente una regolazione continua della pressione proporzionale a un segnale elettrico in ingresso.
- Può funzionare a scelta con comando a corrente o a tensione e dispone di un'uscita monitor per l'emissione del segnale.
- L'elevata stabilità di regolazione è garantita da una bassa isteresi, un'elevata ripetibilità e un'elevata sensibilità.
- Un LED di segnalazione guasti e il grado di protezione IP65 garantiscono un funzionamento affidabile anche in ambienti difficili.
- Materiale dell'alloggiamento: lega di alluminio
- Materiale della guarnizione: NBR
- Pressione minima di alimentazione - pressione di regolazione + 0,1 MPa
- Pressione massima di alimentazione: 0,2 o 1,0 MPa
- Intervallo di pressione di regolazione: da 0,005 a max. 0,9 MPa
- Tensione - 24 V CC ±10 %
- Assorbimento di corrente - Max. 0,12 A
- Segnale di ingresso controllato in tensione - da 0 a 5 V CC
- Segnale di ingresso a controllo di corrente - da 4 a 20 mA CC
- Ingresso preimpostato - 2 bit (COM negativo), 4 bit (senza polarità comune)
- Ingresso digitale - 10 bit (parallelo)
- Impedenza di ingresso controllata in tensione - circa 6,5 kΩ
- Impedenza di ingresso a controllo di corrente - max. 250 Ω
- Ingresso preimpostato - circa 4,7 kΩ
- Ingresso digitale - circa 4,7 kΩ
- Segnale di uscita: uscita analogica - da 1 a 5 V CC (impedenza di uscita circa 1 kΩ) / Precisione di uscita: max. ±6 % del valore nominale
- Uscita di commutazione - PNP a collettore aperto max. 80 mA
- Linearità - max. ±1 % del valore nominale
- Isteresi - max. 0,5 % del valore di taratura
- Precisione di ripetibilità - Max. ±0,5 % del valore impostato
- Sensibilità - max. 0,2 % del valore di taratura
- Caratteristiche termiche - Max. ±0,12 % del valore indicato/°C
- Precisione dell'indicazione della pressione di uscita - Max. ±2 % del valore indicato ±1 cifra
- Risoluzione dell'indicatore della pressione di uscita - MPa: 0,001, kgf/cm²: 0,01, bar: 0,01, psi: 0,1, kPa: 1
- Intervallo di temperatura di esercizio: da 0 a 50 °C (senza condensa)
- Grado di protezione - IP65
- Versione IO-Link - V1.1
- Velocità di comunicazione IO-Link - 230,4 kbps (COM3)
- File di configurazione IO-Link - IODD
- Area di installazione I/O (dati di ingresso/uscita) - 4 byte/2 byte
- Risoluzione dei dati di comunicazione: 12 bit (risoluzione 4096)
- Funzione di sicurezza IO-Link - HOLD/CLEAR
- Assorbimento di corrente IO-Link - Max. 0,12 A
- Larghezza - 50 mm
- Profondità: 50 mm
- Altezza: 82 mm o 109 mm (IO-Link)
- Peso (senza opzioni) - circa 250 g o 320 g (IO-Link)
