Campo d'impiego
- Il regolatore elettropneumatico ad alta pressione ITVH di SMC viene utilizzato nell'industria dell'automazione e della produzione per la regolazione elettronica della pressione nelle applicazioni pneumatiche.
- È adatto al controllo della portata e alla regolazione della tensione di trazione nei processi di produzione.
- Il regolatore di alta pressione viene utilizzato per il controllo della pressione nelle applicazioni con adesivi.
- Inoltre, viene utilizzato nei tester di tenuta e nel controllo multistadio dei circuiti di regolazione analogici.

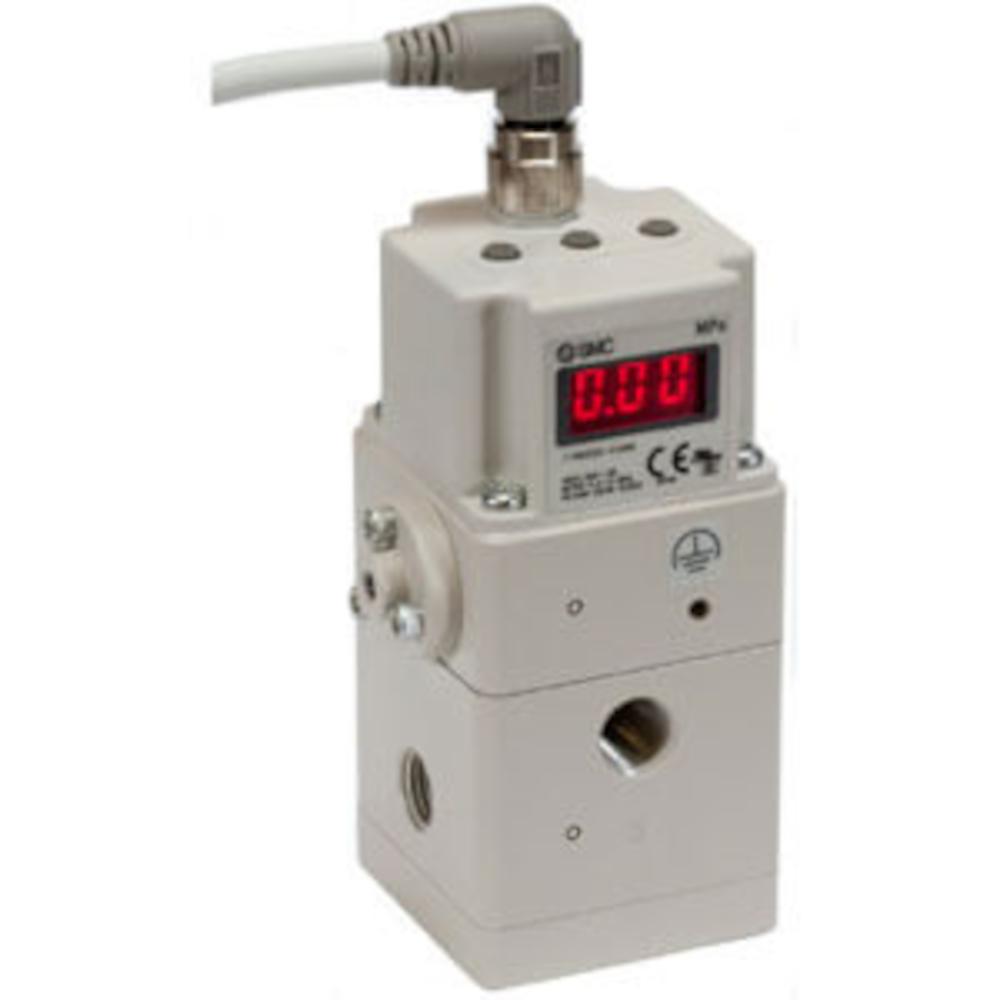

- Il regolatore elettropneumatico ad alta pressione SMC ITVH consente una regolazione precisa e continua della pressione tramite segnali di corrente o di tensione.
- È dotato di un indicatore di pressione digitale per il monitoraggio diretto della pressione di uscita.
- L'elevata precisione di regolazione e la bassa isteresi garantiscono processi stabili e riproducibili.
- Il regolatore è disponibile con diverse filettature dei tubi ed è progettato per il funzionamento ad alta pressione.
- Pressione di ingresso minima - (a seconda di quale dei due valori è maggiore) 0,5 MPa oppure la pressione di regolazione +0,2 MPa
- Pressione massima in ingresso - 3,0 MPa
- Intervallo di pressione regolabile: da 0,2 a 2,0 MPa
- Tensione - 24 V CC ±10 %
- Assorbimento di corrente - max. 0,12 A
- Segnale di ingresso controllato dalla corrente - da 4 a 20 mA CC (tipo sink/tipo + COM)
- Segnale di ingresso controllato in tensione - da 0 a 10 V CC
- Segnale di ingresso preimpostato - 4 punti (COM negativo)
- Impedenza di ingresso controllata in corrente - max. 500 Ω
- Impedenza di ingresso controllata in tensione - da 6,0 a 6,5 kΩ (a 25 °C)
- Impedenza di ingresso preimpostata - circa 4,7 kΩ
- Segnale di uscita: uscita analogica - da 1 a 5 V CC, impedenza di uscita: min. 1 kΩ, precisione di uscita max. ±6 % del campo di misura / da 4 a 20 mA (tipo sink/tipo + COM), impedenza di uscita max. 250 Ω, precisione di uscita max. ±6 % del campo di misura
- Segnale di uscita Uscita di commutazione - max. 80 mA, isteresi ±3 % del campo di misura, autodiagnosi max. ±5 % del campo di misura
- Linearità: max. ±1 % del campo di misura
- Isteresi - max. 1 % del campo di misura
- Ripetibilità: max. ±1 % del campo di misura
- Sensibilità: max. ±1 % del campo di misura
- Caratteristiche termiche - max. ±0,12 % del campo di misura/°C
- Precisione dell'indicazione della pressione di uscita: max. ±2 % del campo di misura ±1 cifra
- Unità minima di indicazione della pressione di uscita: 0,01 MPa o 0,1 bar
- Temperatura ambiente e del fluido: da 0 a 50 °C (senza condensa)
- Dimensione del raccordo - G 3/8"
- Larghezza - 62 mm
- Profondità: 52 mm
- Altezza - 122 mm
- Peso: circa 630 g (senza accessori)
