Campo d'impiego
- La valvola di ritegno a strozzamento SMC JAS-S viene utilizzata per la regolazione della velocità degli azionamenti pneumatici nella tecnologia di automazione.
- È adatto ad applicazioni in cui è necessario regolare in modo controllato lo scarico di un cilindro pneumatico.
- Il design compatto ne consente l'impiego in macchine e impianti con spazio di installazione limitato.
- Il display supporta applicazioni in cui sono necessarie impostazioni di portata riproducibili.

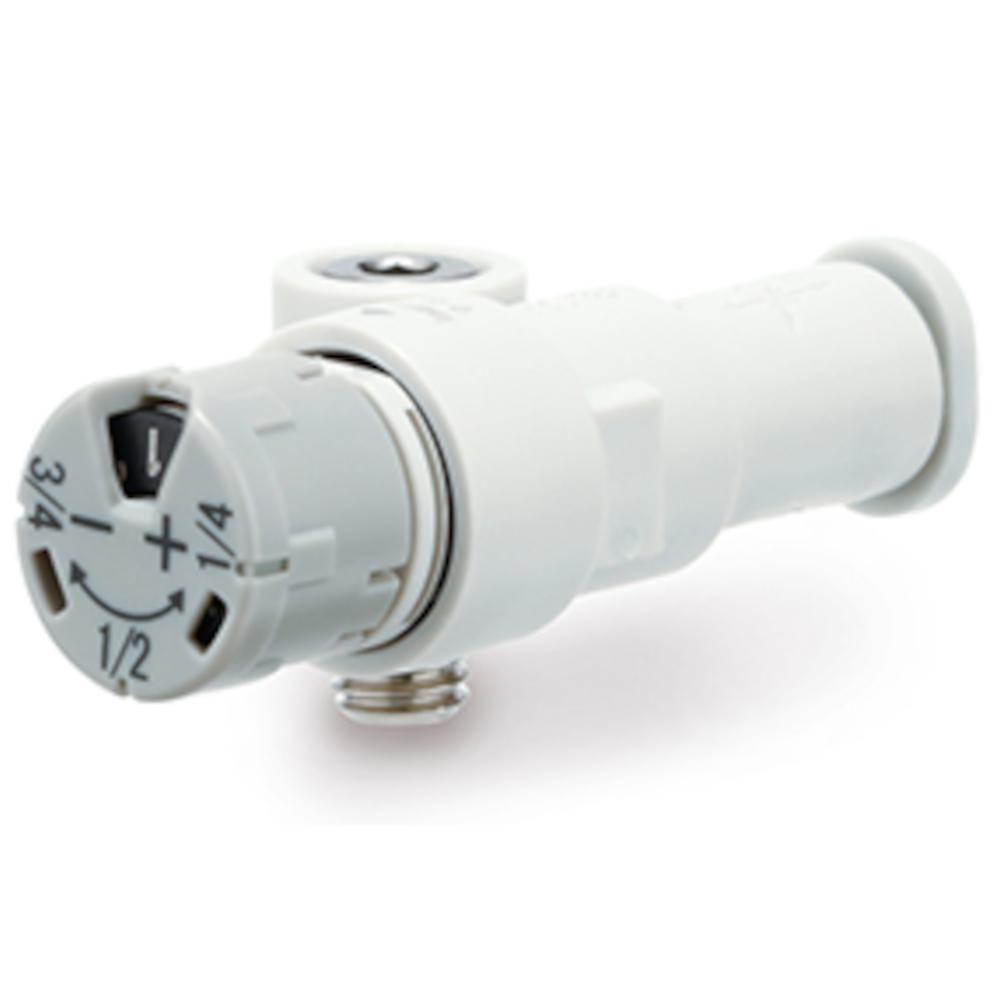

- La valvola di ritegno a strozzamento SMC JAS-S, in versione angolare compatta con indicatore integrato, serve alla regolazione precisa della portata dell'aria compressa.
- La scala Nonius consente regolazioni di precisione in incrementi definiti e la regolazione della portata può essere controllata tramite la finestrella di visualizzazione.
- Nel modello con blocco, la valvola di ritegno a strozzamento impedisce la modifica involontaria della regolazione.
- L'altezza totale ridotta favorisce l'impiego in spazi ristretti.
- Materiale del corpo: PBT
- Materiale della manopola di regolazione: POM
- Materiale guarnizioni/O-ring - NBR
- Fluido: aria compressa
- Pressione di prova: 10,5 bar
- Pressione di esercizio massima: 7 bar
- Pressione di esercizio minima - 0,5 bar
- Temperatura ambiente e del fluido: da -5 a 60 °C (senza congelamento)
- Materiali compatibili per i tubi flessibili: poliammide, poliammide morbida, poliuretano, FEP, PFA
- Tipo di comando - Valvola di regolazione dello scarico
- Posizione di collegamento: a destra
- Dimensioni dei raccordi: M3, M5 o G 1/8"
- Ø esterno del tubo flessibile utilizzabile: 4 o 6 mm
- Lunghezza in posizione sbloccata: 40,6 o 47,4 mm
- Lunghezza in posizione bloccata: 39,5 o 45,9 mm
- Larghezza: 17,4 o 24,2 mm
- Altezza: 16,2 o 20,3 mm
- Peso: da 4 a 12 g
