Campo d'impiego
- La valvola di ritegno a strozzamento JASV di SMC viene utilizzata nella tecnologia di automazione per la regolazione della velocità degli azionamenti pneumatici.
- È particolarmente indicato per applicazioni con funzionamento ad alta velocità.
- Grazie allo sfiato diretto dell'attuatore nell'atmosfera, è possibile ridurre efficacemente la formazione di condensa nelle tubazioni flessibili.
- La valvola di ritegno a strozzamento viene utilizzata nei sistemi pneumatici in cui è necessario uno sfiato rapido dell'attuatore.

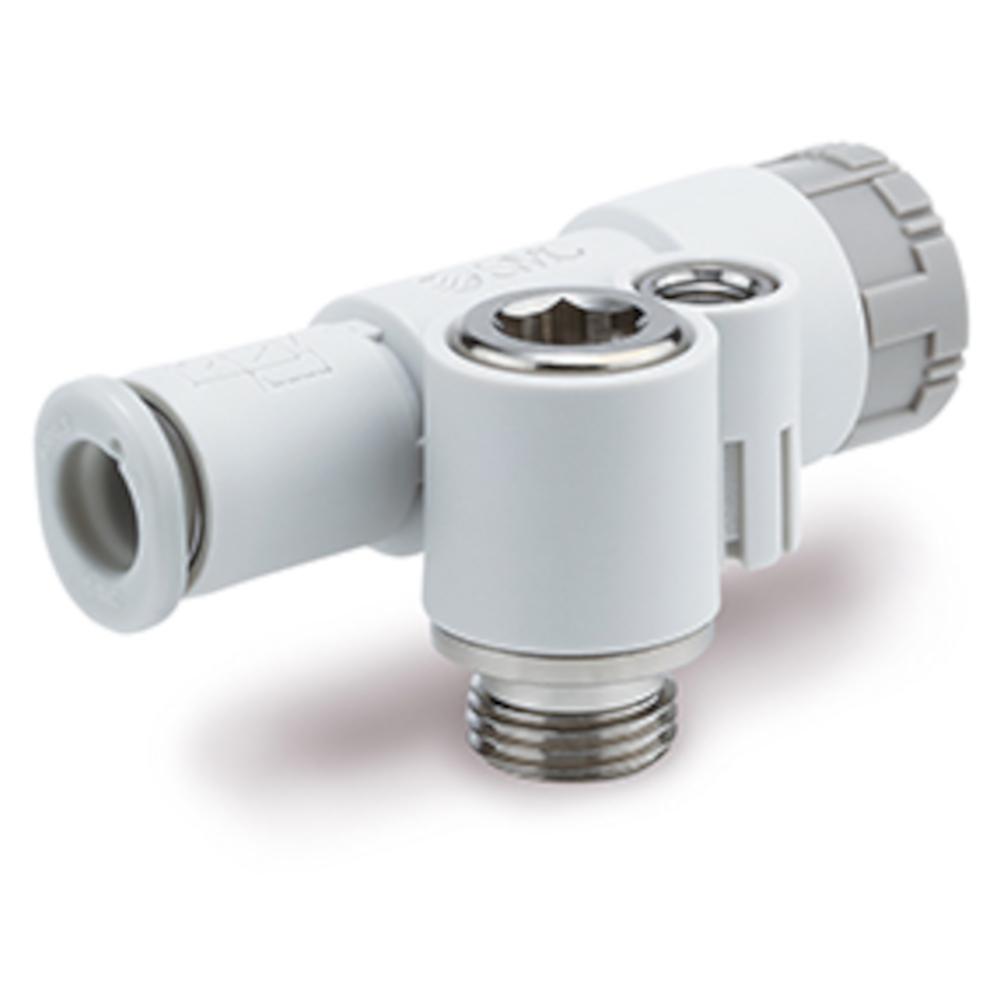

- La valvola di ritegno a strozzamento SMC JASV è una valvola compatta di strozzamento e spurgo rapido con connettore a innesto integrato.
- Combina in un unico prodotto una valvola di sfiato rapido e una valvola di regolazione dello scarico.
- La portata può essere regolata anche in spazi ristretti e il montaggio avviene tramite una chiave a brugola.
- Materiale del corpo: PBT
- Materiale della manopola di regolazione: POM
- Materiale guarnizioni/O-ring - NBR
- Fluido: aria compressa
- Pressione di prova: 10,5 bar
- Pressione di esercizio massima: 7 bar
- Pressione di esercizio minima: 1 bar
- Temperatura ambiente e del fluido: da -5 a 60 °C (senza congelamento)
- Materiali compatibili per i tubi flessibili: poliammide, poliammide morbida, poliuretano, FEP, PFA
- Posizione di collegamento: a destra
- Dimensioni dei raccordi: M3, M5, R 1/8" o G 1/8"
- Ø esterno del tubo flessibile utilizzabile: 4 o 6 mm
- Lunghezza in posizione sbloccata: 40,4 o 48,4 mm
- Lunghezza in posizione bloccata: 39,1 o 46,6 mm
- Larghezza: 17,4 o 24,2 mm
- Altezza: da 15,2 a 20,3 mm
- Peso: 6 o 15 g
