Campo d'impiego
- La valvola magnetica a 2/2 vie SMC della serie JSXU viene utilizzata in applicazioni industriali che richiedono un flusso elevato e una struttura compatta.
- È adatta per il controllo e l'interruzione di aria, acqua e olio in sistemi pneumatici e fluidotecnici.
- Grazie al design a risparmio energetico, è particolarmente adatto per impianti con cicli di commutazione frequenti e tempi di mantenimento prolungati.
- La valvola può essere utilizzata in macchine e impianti in cui è previsto un comando CC.
- I campi di applicazione tipici sono le attività generali di controllo e alimentazione nell'industria.

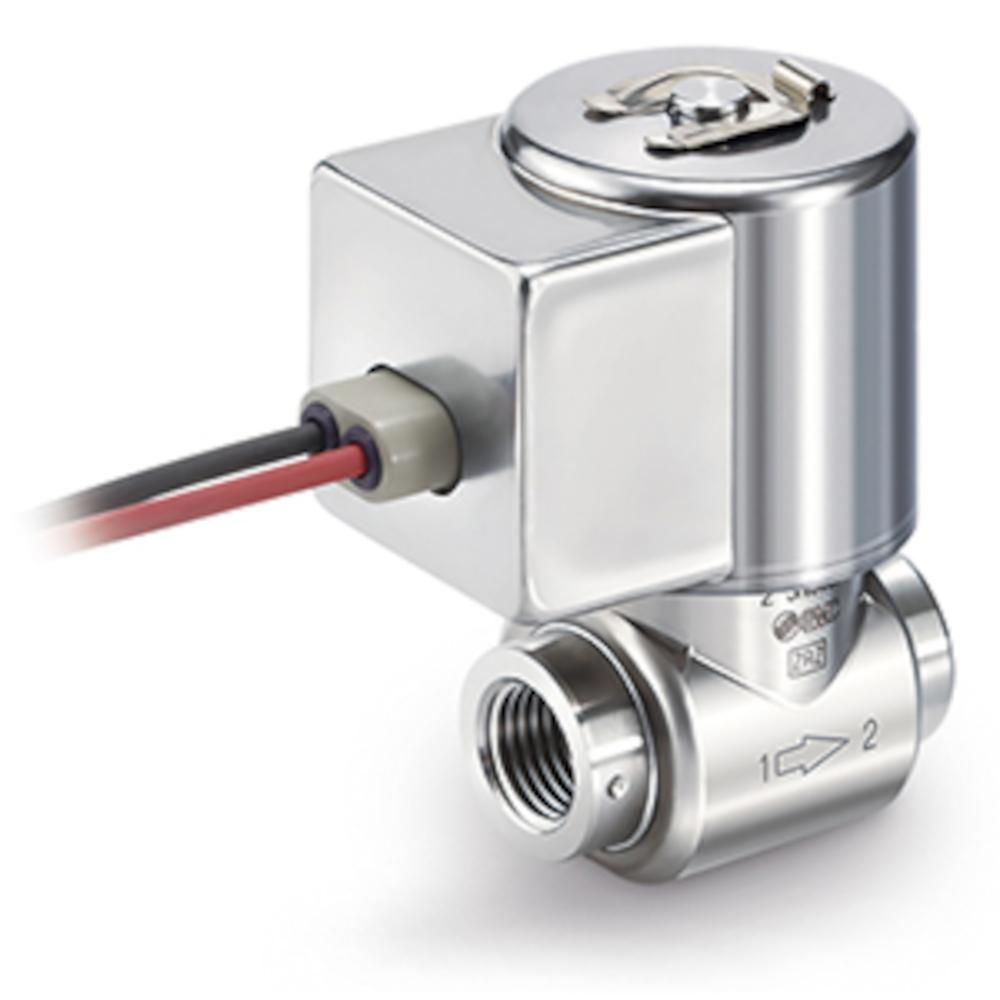

- La valvola magnetica a 2/2 vie SMC della serie JSX è una valvola a sede ad azionamento diretto nel modello N.C. con corpo in ottone o acciaio inossidabile.
- Il modello JSXU offre una portata notevolmente maggiore.
- Allo stesso tempo, il consumo energetico complessivo può essere notevolmente ridotto grazie al minor consumo energetico in stato di mantenimento.
- Materiale corpo - Acciaio inossidabile o ottone
- Materiale graffetta, tubo di ancoraggio, molla - acciaio inossidabile
- Materiale bobina magnetica: acciaio inossidabile, rame, plastica
- Materiale battuta - PPS
- Materiale guarnizione - NBR
- Struttura della valvola - Valvola a sede ad azionamento diretto
- Tipo di valvola - Normalmente chiusa (N.C.)
- Fluido e temperatura del fluido - Aria da -10 a 60 °C (temperatura del punto di rugiada: max. -10 °C) / Acqua da 1 a 60 °C (senza congelamento)
- Temperatura ambiente: da -20 a 60 °C
- Pressione di prova - 20 bar
- Pressione massima del sistema - 10 bar
- Posizione di montaggio: a scelta
- Grado di protezione - IP67 (IP65 per il connettore DIN)
- Conformità - CE/UKCA
- Tensione nominale - 24 V CC
- Tolleranza di tensione consentita: ±10% della tensione nominale
- Tensione di dispersione ammessa - max. 2 % della tensione nominale
- Resistenza alle vibrazioni/agli urti - 30/100 m/s²
- Potenza assorbita - 2 W (dimensione 10) o 3 W (dimensioni 20 e 30)
- Corrente di inserzione - 0,63 A (dimensione 10) o 1 A (dimensioni 20 e 30)
- Aumento della temperatura - 25 °C
- Dimensioni di collegamento - G 1/8" o 1/4"
- Larghezza: da 65,8 a 91 mm (con connettore DIN)
- Da 48 a 65,1 mm (senza connettore DIN)
- Profondità / diametro - da 25 a 42 mm
- Altezza: da 57 a circa 85 mm
- Peso: da 185 a 540 g
